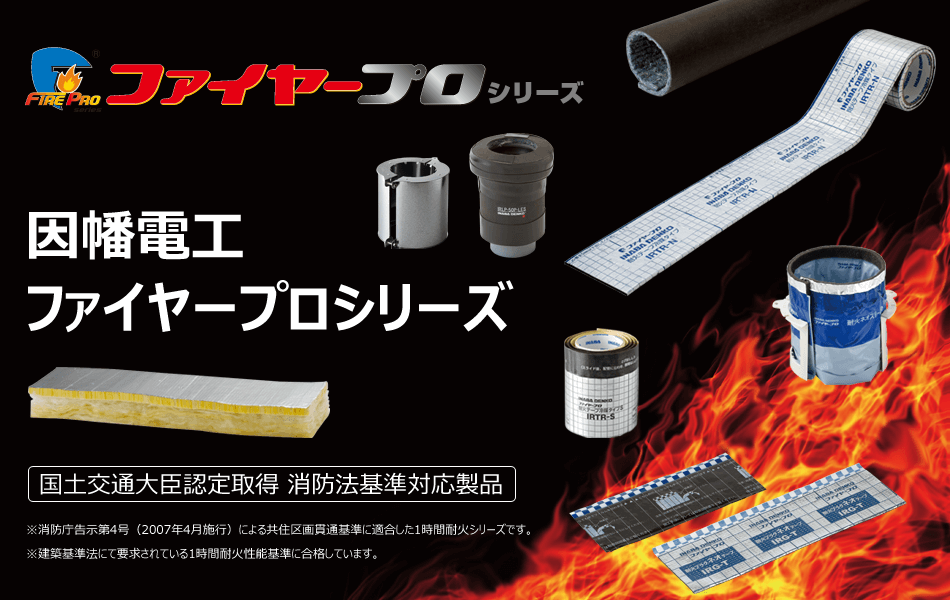

●消防庁告示第4号（2007年4月施行）による共住区画貫通基準に適合した1時間耐火シリーズです。
●建築基準法にて要求されている1時間耐火性能基準に合格しています。
空調配管用
給水・給湯用
給水・給湯用
●建築基準法にて要求されている1時間耐火性能基準合格しています。
給水・給湯・空調・電力・排水用
給水・給湯・空調・電力・排水用
①配管（ケーブル）用途から製品を選ぶ
| 製品名 | 用途 | 空調 | 冷凍 ・冷蔵 |
衛生 | 電気 | |||
|---|---|---|---|---|---|---|---|---|
| 冷媒 （ルーム） |
冷媒 （パッケージ） |
冷温水 | 給水 ・給湯 |
排水 | ||||
| 耐火ネオスリーブRT | IRNS-RT | ○ | ◎ | ○ | ○ | ○ | × | ○ |
| 耐火キャップNX | IRC-NX | ◎ | ◎ | ○ | ○ | ○ | ○ | ○ |
| 耐火テープ冷媒タイプ | IRTR-S | ○ | ◎ | ○ | ○ | ○ | × | ○ |
| 耐火テープ冷媒タイプ | IRTR-N | ○ | ◎ | ○ | ○ | ○ | × | ○ |
| マンション用耐火パテ | IRM-P | ◎ | × | × | × | × | ○ | ○ |
| 耐火キャップ マンションタイプS | IRM-S | ◎ | ○ | × | ○ | × | ○ | ○ |
| 耐火テープ 冷蔵冷凍タイプ | IRTZ | ○ | ○ | ◎ | × | ○ | × | ○ |
| 耐火ボックスS | IRBS | ○ | ◎ | ○ | ○ | ○ | ○ | ◎ |
| 耐火ボックスN | IRB-N | ○ | ◎ | ○ | ◎ | ○ | ○ | ◎ |
| 耐火マルチボックス | IRMB | ○ | ◎ | ○ | ◎ | ○ | ○ | ◎ |
| 耐火プラグネオテープ | IRG-T | × | × | × | ○ | ◎ | × | ○ |
| 耐火ネオスリーブN | IRNS-N | ◎ | × | × | ○ | ◎ | ○ | ◎ |
| 耐火ネオスリーブ | IRNS | ◎ | ○ | × | × | ◎ | × | ○ |
| 耐火テープ 給水・給湯タイプ | IRTW | × | × | × | ○ | ◎ | × | ○ |
| 耐火テープL（大口径配水管用） | IRTW-L | × | × | × | × | ◎ | × | × |
| 耐火テープ 排水タイプN | IRTV-N | × | × | × | × | ○ | ◎ | × |
| 耐火テープ 排水タイプ | IRTV | × | × | × | × | ○ | ◎ | × |
| 耐火遮音カバー | IRLP | × | × | × | × | × | ◎ | × |
| 耐火キャップC | IRC-C | ◎ | ◎ | ○ | ◎ | ○ | ○ | ○ |
| 耐火ユニットC | IRU-C | ○ | ◎ | ◎ | ◎ | ○ | ◎ | ○ |
（注）◎＝最適用途、○＝適用用途です。 排水・電気の適用は、冷媒用ドレン管のみ、制御線のみを含みます。
②施工（貫通）部位から製品を選ぶ
製品名 |
施工（貫通）部位 | ビル・病院・学校など | マンション・集合住宅など | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 一般防火区画 | 木造耐火建築物 | 消防令8区画 | 一般 防火区画 | 消防 共住区画 | ||||||||
| 一般の床 | 一般の壁 | 中空壁 | 片壁 （Sウォール） |
中空床 | 中空壁 | 消防法施行令8条適合 | 消 防 共 住 区 画 以外の一般的な防火区画 | 住戸-住戸間の区画，住戸-共用部間の区画 | ||||
| 耐火ネオスリーブRT | IRNS-RT | / | ○ | ○ | / | / | ○ | / | ○ | / | ||
| 耐火キャップNX | IRC-NX | ○ | ○ | ○ | ○ | ○ | ○ | / | ○ | / | ||
| 耐火テープ冷媒タイプ | IRTR-S | ○ | ○ | ○ | / | / | ○ | / | ○ | / | ||
| 耐火テープ冷媒タイプ | IRTR-N | ○ | ○ | ○ | / | / | / | / | ○ | / | ||
| マンション用耐火パテ | IRM-P | / | ○ | / | / | / | / | / | ○ | ○ | ||
| 耐火キャップ マンションタイプS | IRM-S | / | ○ | / | / | / | / | / | ○ | ○ | ||
| 耐火テープ 冷蔵冷凍タイプ | IRTZ | ○ | ○ | ○ | / | / | ○ | / | ○ | / | ||
| 耐火ボックスS | IRBS | ○ | ○ | ○ | / | / | ○ | / | ○ | / | ||
| 耐火ボックスN | IRB-N | ○ | ○ | / | / | / | / | / | ○ | / | ||
| 耐火マルチボックス | IRMB | / | ○ | ○ | ○ | / | / | / | ○ | / | ||
| 耐火プラグネオテープ | IRG-T | ○ | ○ | ○ | ○ | ○ | ○ | / | ○ | ○※2 | ||
| 耐火ネオスリーブN | IRNS-N | ○ | ○ | ○ | ○ | / | ○ | / | ○ | / | ||
| 耐火ネオスリーブ | IRNS | ○ | ○ | ○ | / | / | ○ | / | ○ | / | ||
| 耐火テープ 給水・給湯タイプ | IRTW | ○ | ○ | ○ | ○ | / | / | / | ○ | ○ | ||
| 耐火テープL（大口径配水管用） | IRTW-L | ○ | ○ | ○ | ○ | / | / | / | ○ | ○ | ||
| 耐火テープ 排水タイプN | IRTV-N | ○ | ○ | ○ | / | ○ | ○ | / | ○ | ○ | ||
| 耐火テープ 排水タイプ | IRTV | ○ | ○ | ○ | / | / | / | ○※1 | ○ | ○ | ||
| 耐火遮音カバー | IRLP | ○ | ○ | ○ | / | / | / | / | ○ | ○ | ||
| 耐火キャップC | IRC-C | ○ | ○ | ○※3 | / | / | / | / | ○ | / | ||
| 耐火ユニットC | IRU-C | ○ | ○ | ○※3 | / | / | / | / | ○ | / | ||
（注）● ○＝適用用途です。 / は適用範囲外ですので、ご使用に際しては所轄官公庁の許可が必要です。
● 共住区画とは、消防法施行令別表第1（五）のロ項に規定されている「寄宿舎、下宿又は共同住宅」に適用されています。
※1床貫通の一部排水管のみ適合 ※2一部配管を除く ※3壁貫通認定の留意事項として、中空壁貫通も認められています。
