国土交通大臣認定取得
建築基準法にて要求されている1時間耐火性能基準に合格しています。
消防特定共住区画貫通に適合
平成17年消防庁告示第4号の基準に適合し、(ー財)日本消防設備安全センター評定を取得しています。

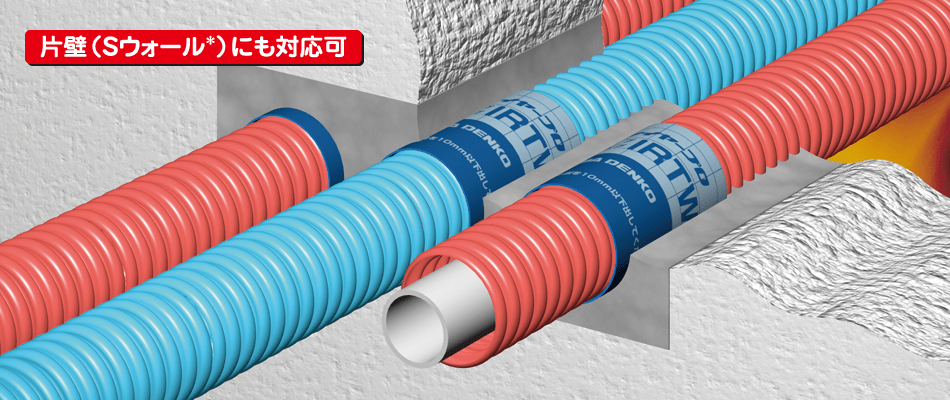

中空壁およひ片壁( Sウォール※)貫通に対応
・中空壁でも、スリーブを使わすに施工できます。
・貫通部と耐火テープのすき間をシーリング材で埋め戻す簡単施工です。
・国土交通大臣認定だけでなく、中空壁は消防設備安全センター評定(共住)も取得。
※「sウォール」は吉野石膏株式会社の商標です。
優れた施工性
・テープを巻くだけでスピーディーに施工できます。
・薄いテープ状(0.5㎜)なので巻きつけやすく簡単にカットできます。
優れた利便性
・必要な長さにカットして使えるので無駄がありません。
・一種類のテープで丸穴、角穴のあらゆる配管サイズに対応できます。
様々な樹脂管に対応
さや管や被覆材(10㎜まで)に挿人された樹脂管、信号線付き追い炊き用樹脂管など、様々な樹脂管に対応しました。
コンパクトで美しい仕上がり
美観を考慮したフラット仕上げ、検査確認を容易にする飛び出し(0～10㎜)仕上げの両施工に対応。
生産終了

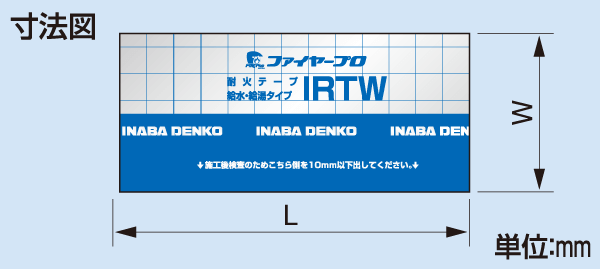

| コードNO. | 型番 | 長さ(L) | 幅(W) | 厚さ | 標準単価 | 梱包 |
|---|---|---|---|---|---|---|
| 64130 | IRTW | 2000 | 60 | 0.66 | 19,800円 | 18 |

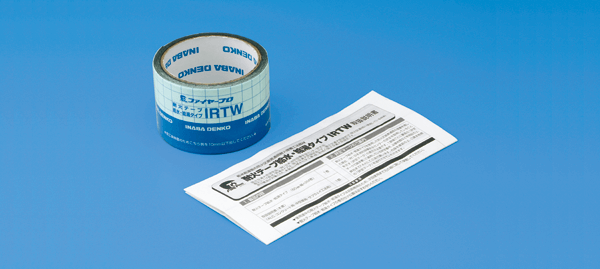

■セット明細
| 部品名 | 数量 |
|---|---|
| 耐火テープ給水・給湯タイプ | 1 |
| 取扱説明書 | 1 |
■1巻あたりで施工できるおおよその箇所数
| 呼び径 | ø22 | ø25 | ø28 | ø30 | ø36 |
|---|---|---|---|---|---|
| 箇所数 | 20箇所 | 18箇所 | 17箇所 | 16箇所 | 14箇所 |
注意●屋外で使用する場合は、紫外線、雨水が当たらないように措置を施してください。
●区画貫通部で配管が動かないように近傍でしつかりと固定してください。不十分な場合は、耐火テープにズレが生じて耐火性能が発揮できません。
●認定・評定書を熟読のうえ、施工してください。
■適用範囲概要
●用途:給水・給湯、冷温水管、さや管、ケーブル(下表参照)
適用範囲＜床貫通の場合＞
厚150㎜以上のコンクリート床
開口部形状
↓
円形の場合
| 貫通配管種 | 使用最大配呼び径等 | 貫通開口寸法ボイド径 | 国土交通大臣認定番号 | (一財)日本消防設備安全センター性能評定番号 | ||
|---|---|---|---|---|---|---|
| 共住区画 | ||||||
| 直管 | 架橋ポリエチレン管(JIS K 6769、6787) | 25A | 75以下 (ø80㎜以下) |
PS060FL-0681 |  |
|
| ポリエチレンニ層管(JIS K 6762) | 30A |
|||||
| ポリブテン管(JIS K 6778、6792) | ||||||
| ケーブル(JIS C 3401、3342、3605) | ø28㎜ | |||||
| 金属強化架橋ポリエチレン管 | 25A | |||||
| 被覆銅管(JIS H 3300) | ø22.22 (被覆厚5㎜) | |||||
| さや管 | 挿入管 | 被覆付架橋ポリエチレン管(工スロぺックスCV) | 20A | |||
| 架橋ポリエチレン管(JIS K 6769、6787) | 25A |
KK19-018号 KK19-018号 |
||||
| ポリエチレン二層管(JIS K 6762) | |
|||||
| ポリプテン管(JIS K 6778、6792) | ||||||
| 被覆ステンレスフレキ管 | ||||||
| 金属強化架橋ポリエチレン管 | ||||||
| 被覆銅管(JIS H 3300) | ø22.22 (被覆厚5㎜) | |||||
| ケーブル(JIS C 3401、3342、3605) | ø28㎜ | |||||
厚100㎜以上のALC・コンクリート床
開口部形状
↓
円形の場合
| 貫通配管種 | 使用最大配管 呼び径等 |
貫通開口寸法 ホイド径 |
国土交通大臣認定番号 | (一財)日本消防設備安全センター性能評定番号 | ||
|---|---|---|---|---|---|---|
| 共住区画 | ||||||
| 直管 | 被覆付架橋ポリエチレン管(工スロぺックスCV) | 20A | 75以下 (ø80㎜以下) |
PS060FL-0681 | KK19-018号 | |
| 保温付ポリブテン管(保温材厚10㎜以下) | KK19-024号 | |||||
| さや管 | 挿入管 | 架橋ポリエチレン管(JIS K 6769、6787) | 25A | KK19-018号 | ||
適用範囲＜壁貫通の場合＞
厚75㎜以上のALC・コンクリート壁
開口部形状
↓
円形の場合
| 貫通配管種 | 使用最大配管呼び径等 | 貫通開口寸法ボイド径 | 国土交通大臣認定番号 | (一財)日本消防設備安全センター性能評定番号 | ||
|---|---|---|---|---|---|---|
| 共住区画 | ||||||
| 直管 | 保温付架橋ポリエチレン管(保潟材厚10㎜以下) | 20A | 75以下 (ø80㎜以下) |
PS060WL-0680 | KK19-023号 | |
| 保温付ポリブテン管(保温材厚10㎜以下) | KK19-025号 | |||||
| さや管 | 挿入管 | 架橋ポリエチレン管2本+ケーブル※ | 13A | 75以下 (ø80㎜以下) |
KK19-023号 | |
※ケーブルはø7㎜ (0.3㎜2 x 3芯)以下
厚100㎜以上のALC・コンクリート壁
開口部形状
↓
矩形の場合
| 貫通配管種 | 使用最大配管呼び径等 | 貫通開口寸法面積 | 国土交通大臣認定番号 | (一財)日本消防設備安全センター性能評定番号 | ||
|---|---|---|---|---|---|---|
| 共住区画 | ||||||
| 直管 | 架橋ポリエチレン管(JIS K 6769、6787) | 25A | 0.07m2以下 | PS060WL-0680 | KK19-019号 | |
| ポリブテン管(JIS K 6778、6792) | 30A |
|||||
| さや管 | 挿入管 | 硬質塩化ビニル管(JIS K 6741、6742) | ||||
架橋ポリエチレン管(2本)+ケーブル※(1本) |
13A | |||||
| 架橋ポリエチレン管(1本)+ケーブル※(1本) | 20A | |||||
| ポリブテン管(1本)+ケーブル※(1本) | ||||||
※ケーブルはø6㎜ ( 0.3㎜2 x 3芯)以下
適用範囲＜中空壁の場合＞
厚100㎜以上の国土交通大臣が指定もしくは認定した準耐火構造(60分) およひ耐火構造(60分以上)の中空壁
開口部形状
↓
円形の場合
| 貫通配管種 | 使用最大配管呼び径 | 貫通開口寸法外径 | 国土交通大臣認定番号 | (一財)日本消防設備安全センター性能評定番号 | ||
|---|---|---|---|---|---|---|
| 共住区画 | ||||||
| 直管 | 架橋ポリエチレン管(JIS K 6769、6787) | 25A | ø40㎜以下 | PS060WL-0679 | |
|
| 被覆付架橋ポリエチレン管(工スロペックスCV) | 20A | |||||
| 金属強化ポリエチレン管(アルミ複合三層管) | 25A | ø50㎜以下 | ||||
| ポリブテン管(JIS K 6778、6792) | 30A | |||||
| 硬質塩化ビニル管(VP管) (JIS K 6741、6742) | 30A | |||||
| さや管 | 挿入管 | 架橋ポリエチレン管(JIS K 6769、6787) | 25A | ø50㎜以下 | KK19-022号 | |
| ポリブテン管(JIS K 6778、6792 ) | 25A | |||||
| 架橋ポリエチレン管(2本)+ケーブル※ (1本) | 13A (2本) | |||||
※ケーブルはø6㎜ ( 0.3㎜2 x 3芯)以下
適用範囲＜片壁（Sウォール※）貫通の場合＞
厚42㎜以上の片面強化せっこうボード重張/軽量鉄骨下地間仕切壁
開口部形状
↓
円形の場合
| 貫通配管種 | 使用最大配呼び径 | 貫通開口寸法外径 | 国土交通大臣認定番号 | ||
|---|---|---|---|---|---|
| 直管 | 架橋ポリエチレン管(JIS K 6769、6787) | 20A | 管の外径プラス10㎜以下 | PS060WL-0633 | |
| 被覆付架橋ポリエチレン管(工スロぺックスCV) | 20A | ||||
| ポリブテン管(JIS K 6778、6792) | 30A | ||||
| さや管 | 挿入管 | 架橋ポリエチレン管(JIS K 6769、6787) | 20A | ||
| 架橋ポリエチレン管(JIS K 6769、6787) 2本+ケーブル※ | 13A(2本) | ||||
| ポリブテン管(JIS K 6778、6792) | 25A | ||||
※ケーブルはø7.6㎜ ( 0.75㎜2 x 4芯)以下
※「Sウォール」は吉野石膏株式会社の商標です。
適用範囲＜サブウェイ工法の場合＞
厚75㎜以上のALC・コンクリート壁、厚100㎜以上のコンクリート床
| 貫通配管種 | 使用最大配管呼び径等 | (一財)日本消防設備安全センター性能評定番号 | ||
|---|---|---|---|---|
| 共住区画 | ||||
| さや管 | 挿入管 | 架橋ポリエチレン管(JIS K 6769、6787) 1本+ケーブル※ | 20A | KK19-020号 |
| 架橋ポリエチレン管(JIS K 6769、6787) 2本+ケーブル※ | 13A(2本) | |||
| ポリブテン管(JIS K 6778、6792)+ケーブル※ | 20A | |||
| 金属強化ポリエチレン管(アルミ複合三層管)+ケーブル※ | 20A | |||
※ケーブルはø6㎜ (0.3㎜2 x 3芯)以下
