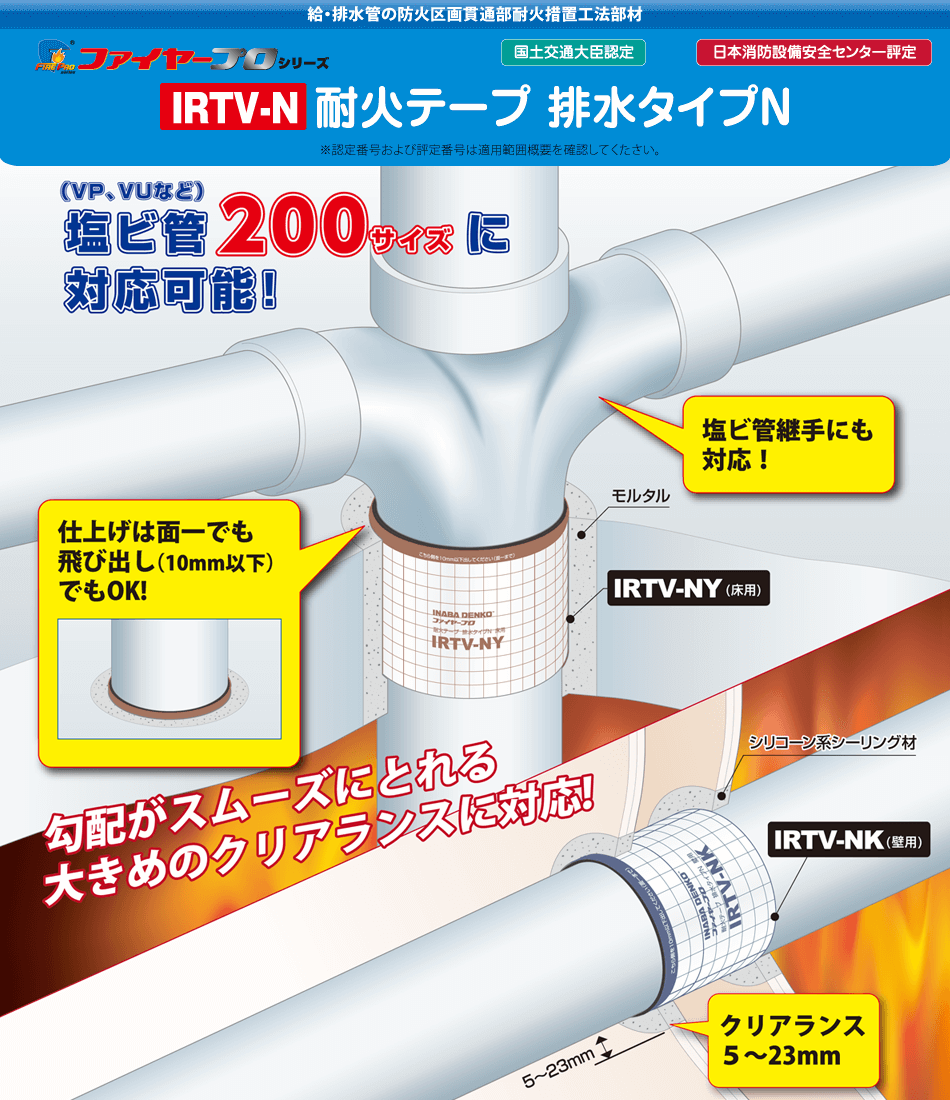

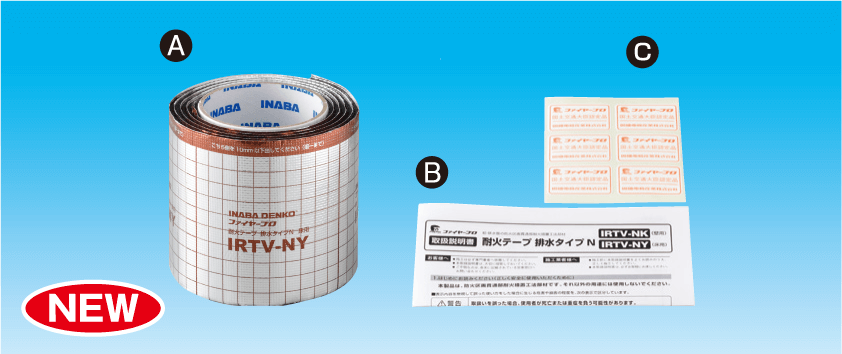

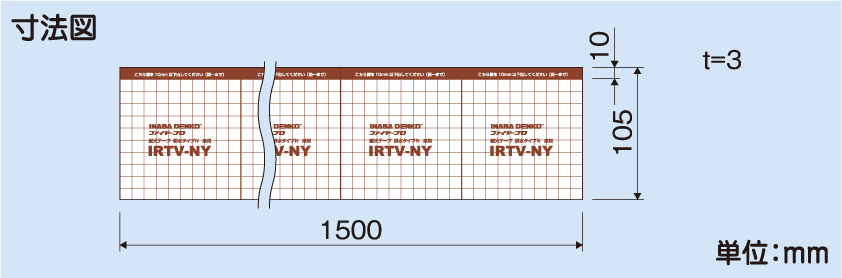

| 記号 | 部品名 | 数量 |
|---|---|---|
| A | 耐火テープ排水タイプN (床用) | 1 |
| B | 取扱説明書 | 1 |
| C | 国土交通大臣認定品表示シール | 1シート(6枚) |
| コードNo. | 型番 | 標準単価 | 梱包 |
|---|---|---|---|
| 64151 | IRTV-NY | 17,270円 | 8 |

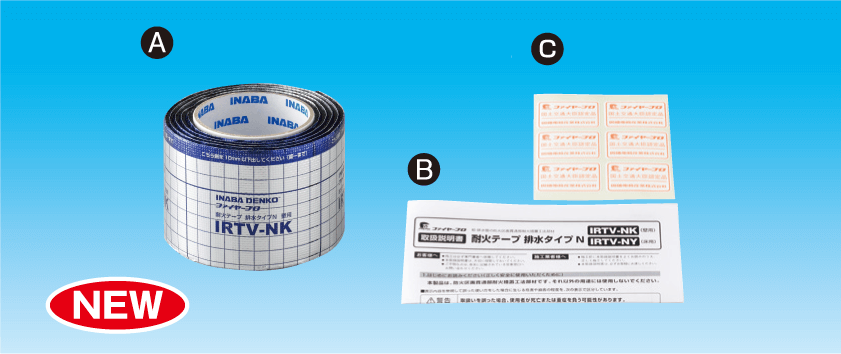

■セット明細 | 記号 | 部品名 | 数量 |
|---|---|---|
| A | 耐火テープ排水タイプN (壁用) | 1 |
| B | 取扱説明書 | 1 |
| C | 国土交通大臣認定品表示シール | 1シート(6枚) |
| コードNo. | 型番 | 標準単価 | 梱包 |
|---|---|---|---|
| 64141 | IRTV-NK | 11,550円 | 8 |
■適用範囲概要 (詳細は認定書・評定書を確認してください)
| 区画 | 埋戻し材 | 最大開口径(mm) | 最大占積率(%) | 最大対応配管・継手[呼び径] | 取得認証 | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 構造 | 最小区画厚さ | VP管 HIVP管 | VU管 | HT管 ※3 |
DV継手 LT/WL T (横枝管) |
DV継手 LT (横枝管) |
ポリブデン管 | 配水用 ポリエチレン管 |
金属強化 ポリエチレン管 (アルミ三層管) |
結露 防止層付塩ビ管 |
法規 | 取得番号 | ||||
| 床 | コンクリート ALC | 100 | モルタル | 直管208 継手125A 182 継手150A 258 |
直管63.0 継手125A 68.9 継手150A 47.6 |
150A | 150A | 150A | 125A (100A) |
150A (125A) ※1,3 |
100A | - | 50A | - | 国 | PS060FL-1135 |
| - | - | - | - | 消 | KK2021-001号 | |||||||||||
| 258 | 70.1 | 200A ※1 |
200A ※1 |
200A ※1,3 |
- | - | - | - | - | - | 国 | PS060FL-1175 | ||||
| コリート | 75 | 208 | 63.0 | 150A | - | 150A ※3 |
- | - | 100A | 100A | - | 65A | 国 | PS060FL-1176 | ||
| ALC | 100 | |||||||||||||||
| 中空壁 | 石膏ボード・合板 | 233.5 |
シリコーン系シーリング材 | 160 | 84.6 | 100A |
100A | 100A | - | - | - | - | - | - | 国 | PS060FL-1119-1 |
| 壁 | コンクリート ALC |
75 | モルタル | 208 |
63.0 | 150A | 150A |
150A |
- | - | - | - | - | - | 国 | PS060WL-1134 |
| - | - | - | - | - | - | 消 | KK2021-002号 | |||||||||
| 中空壁 | 強化石膏ボード | 100 | シリコーン系シーリング材 | 211 | 88.9 | 150A | 150A | 150A | - | - | - | - | - | - | 国 | PS060WL-1133 |
| - | - | - | - | - | - | 消 | KK2021-003号 | |||||||||
| 璧・中空壁 | 石膏ボードコリート ALC |
75 | 160 | (84.6) | 100A | 100A | 100A | - | - | - | - | - | - | 国 | PS060WL-1132 | |
| 100 | 211 | 88.9 | 150A | 150A | 150A | - | - | - | - | - | - | |||||
| 262 | 91.4 | 200A ※2 |
- | 200A ※2,3 |
- | - | 75A | - | 50A | 65A | 国 | PS060WL-1168 | ||||
| 100A ※1 |
||||||||||||||||
※1・・・2周巻 ※2・・・2周巻十鋼製スリーブ(中空壁の場合)
※3・・・50サイズより大きいHT管は、JIS規格が無いためメーカーにより肉厚が異なります。メーカーの仕様書と認定書を確認のうえ使用してください。

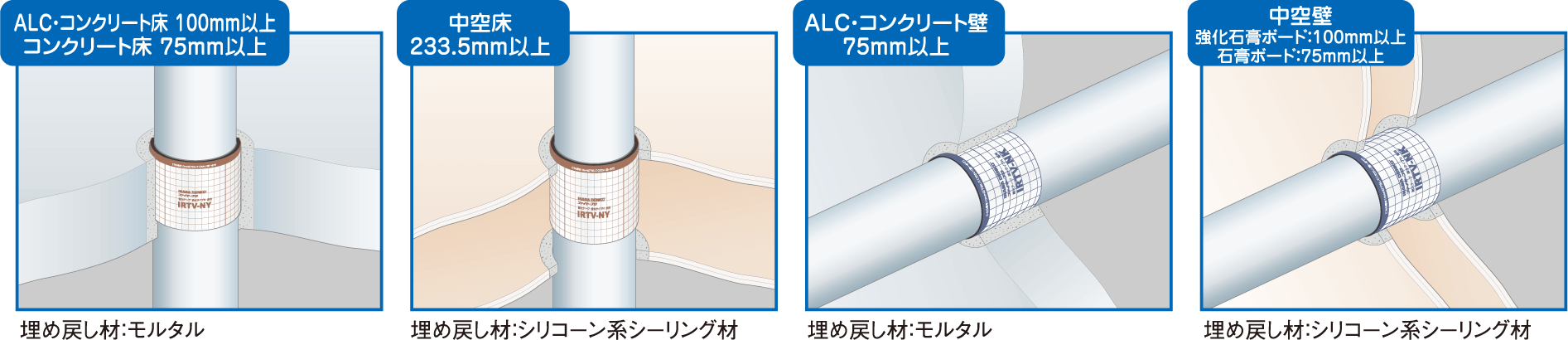

■施工図例
(単位:mm)
