（大口径配水管用）
| コードNo. | 型番 | 標準単価 | 梱包 |
|---|---|---|---|
| 64135 | IRTW-L | 57,750円 | 6 |

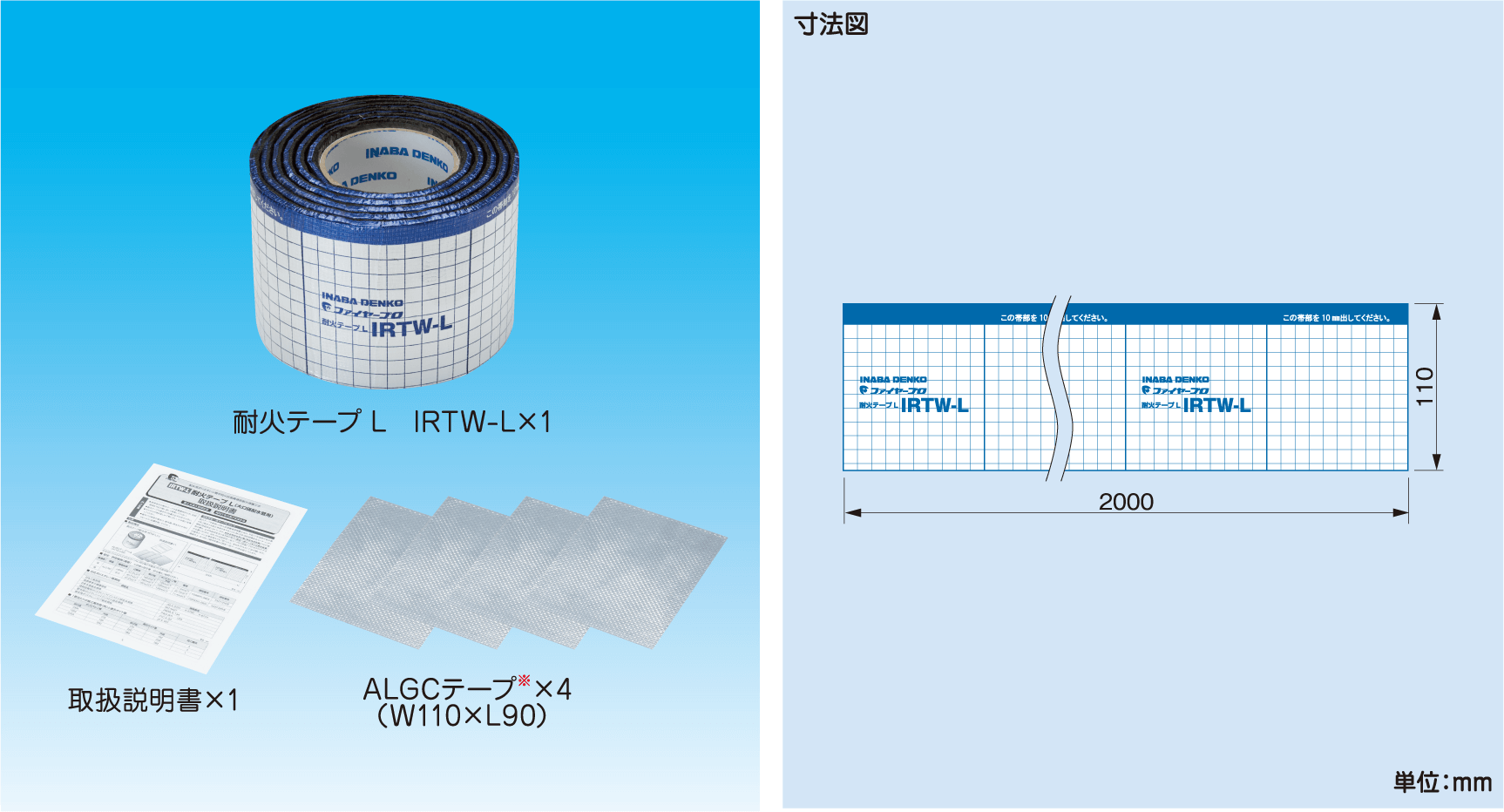

※ALGCテープ(アルミガラスクロステープ)は、同仕様の市販品でも対応できます。(t=0.15mm W=90mm以上)
注意●区画貫通部で配管が動かないように近傍でしつかりと固定してください。不十分な場合は、耐火テープにズレが生じて耐火性能が発揮できません。

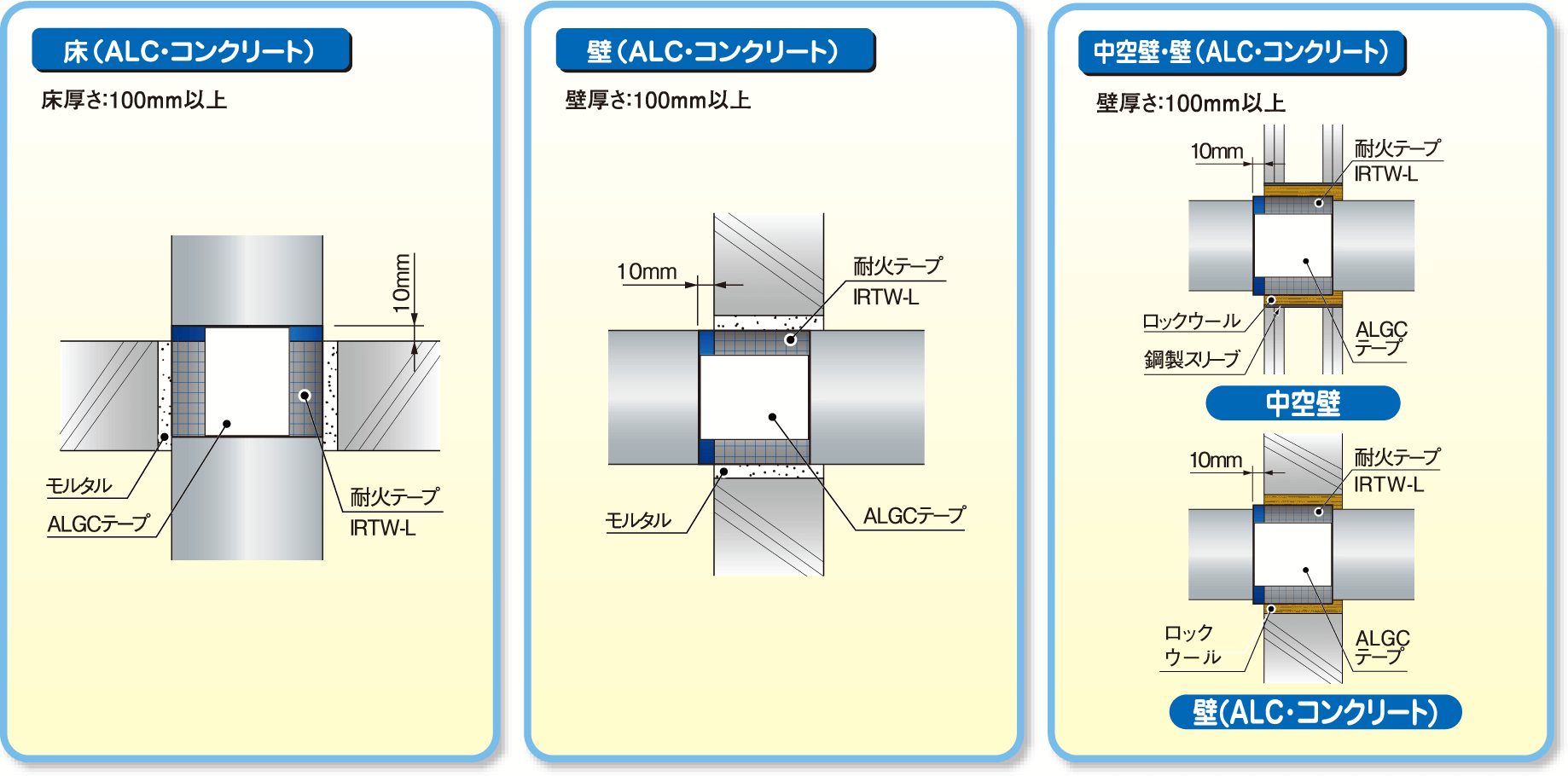

■適用範囲概要 ※詳細は認定書/評定書を確認してください。
(単位:㎜)
| 貫通部 | 構造 | 構造体厚 | 埋め戻し | 開口径 | ポリエチレン管 外径 |
管厚 | 認定番号 | 評定番号 |
|---|---|---|---|---|---|---|---|---|
| 床 | ALC/コンクリート | 100以上 | モルタル | 182以下 | 125以下 | 11.4以下 | PS060FL-0823 | KK27-019号 |
| 362以下 | 250以下 | 22.7以下 |  |
|||||
| 壁 | ALC/コンクリート | 182以下 | 125以下 | 11.4以下 | PS060WL-0822 | KK27-020号 | ||
| ALC/コンクリート/中空壁 | ロックウール | 362以下 | 250以下※ | 22.7以下 | PS060WL-0937 |  |
||
| 片壁 | 42以上 | PS060WL-0976 |
※ポリエチレン管外径90mm以下の開口径は157mm以下
■1巻当たりの施工箇所数(例)と適合ボイド管
(単位:㎜)
| ポリエチレン管 | 適合ボイド管 | 加工箇所 | |||
|---|---|---|---|---|---|
| 呼び径 | 外径 | 呼び径 | 外径 | モルタル埋め戻し | ロックウール充てん |
| 75 | 90 | 125 | 131 | 5 | 5 |
| 100 | 125 | 175 | 182 | 4 | 1 |
| 150 | 180 | 250 | 258 | 3 | - |
| 300 | 311 | - | 1 | ||
| 200 | 250 | 350 | 362 | 1 | 1 |
■国土交通大臣認定 対応ポリエチレン管規格
| 規格名 | 規格番号 |
|---|---|
| 日本産業規格 | JIS K 6761, K 6762, K 6774 |
| 国際標準化機構規格 | ISO 4427 |
| 日本水道協会規格 | JWWA K 144 |
| 建築設備用ポリエチレンパイプシステム研究会規格 | PWA 001/005 |
| 配水用ホリエチレンパイプシステム協会規格 | PTC K 03 |
| 給水用ポリエチレンパイプ協会規格 | JP K001 |
