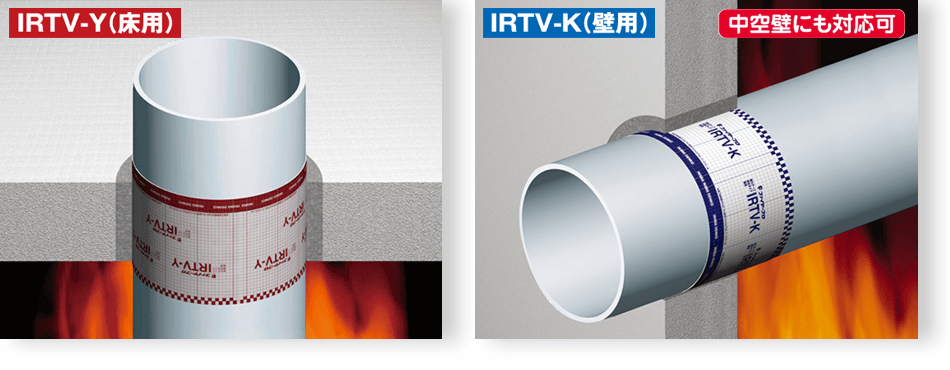

国土交通大臣認定取得
建築基準法にて要求されている1時間耐火性能基準に合格しています。
消防共住・令8区画貫通に適合
●平成17年消防庁告示第4号の基準に適合し、(ー財)日本消防設備安全センター評定を取得しています。
●共住区画貫通だけでなく、令8区画貫通(IRTV-Y床用のみ)にも使用できます。
優れた施工性
●配管にテープを巻いてモルタルで埋め戻すだけですのでスピーディーに施工できます。
●テープ状なので巻きつけやすく簡単にカットできます。
優れた利便性
●一種類のテープであらゆる配管サイズに対応できます。
●必要な長さにカットして使えるので無駄がありません。
検査確認などが容易

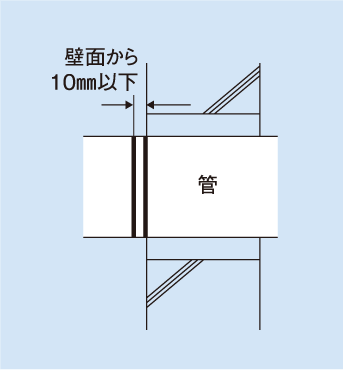

床面および壁面からの飛び出し(10mm以下)により、所轄官公庁の使用材料の検査確認が容易に行えます。
リサイクル配管にも対応
塩ビ管だけでなく、建築用リサイクル発泡三層硬質塩化ビ二ル管にも対応しています。

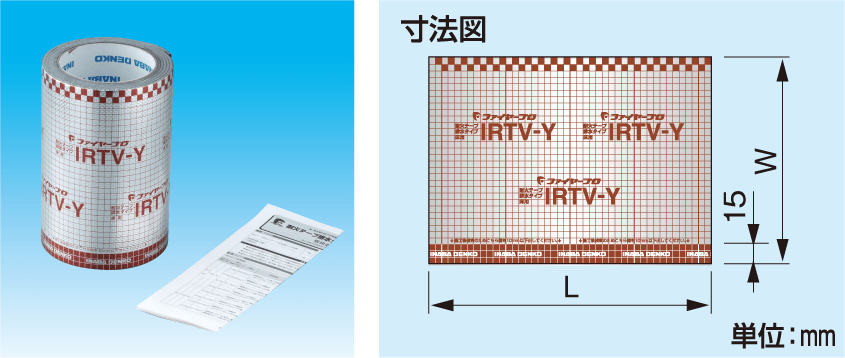

| コードNo. | 型番 | 長さ (L) |
幅 (W) |
厚さ | 標準単価 | 梱包 |
|---|---|---|---|---|---|---|
| 64150 | IRTV-Y | 1500 | 160 | 2 | 16,500円 | 6 |
■セット明細
| 部品名 | 数量 |
|---|---|
| 耐火テープ排水タイプ＜床用＞ | 1 |
| 取扱説明書 | 1 |

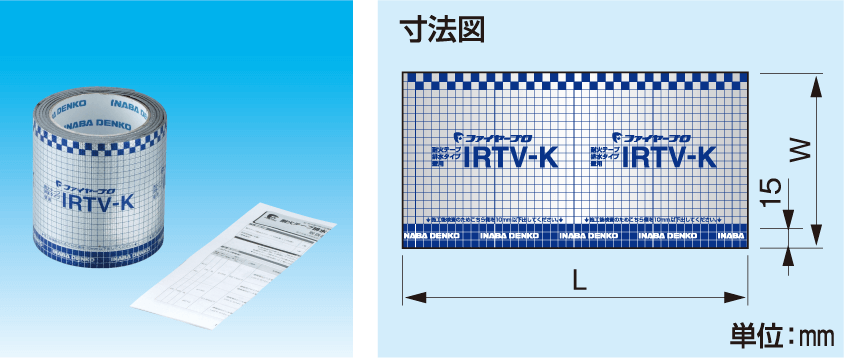

| コードNo. | 型番 | 長さ (L) |
幅 (W) |
厚さ | 標準単価 | 梱包 | 64140 | IRTV-K | 1500 | 110 | 2 | 11,000円 | 6 |
|---|
■セット明細
| 部品名 | 数量 |
|---|---|
| 耐火テープ排水タイプ＜壁用＞ | 1 |
| 取扱説明書 | 1 |
注意●屋外で使用の場合は、紫外線、雨水などが当たらないように処置を施してください。
●区画貫通部で配管が動かないように近傍でしっかりと固定してください。不十分な場合は、耐火テープにズレが生じて耐火性能が発揮できません。
■1巻あたりで施工できるおおよその箇所数（硬質塩化ビニル管VPの場合）
| 呼び径 | ø50 | ø75 | ø100 | ø125 |
|---|---|---|---|---|
| 箇所数 | 7箇所 | 5箇所 | 4箇所 | 3箇所 |
■適用範囲概要 国土交通大臣認定・(一財)日本消防設備安全センター評定 ●用途：給・排水管
IRTV-Y (床貫通)
| 貫通区画 | 厚さ(mm) | 開口 | 占積率 | 配管種類 | 最大配管径 | 国土交通大臣認定番号 | (一財)日本消防設備安全センター評定番号 | ||
|---|---|---|---|---|---|---|---|---|---|
| 種類 | 最大サイズ(㎜) | 共住区画 | 令8区画 | ||||||
| ALC・ コンクリート |
100 | 丸 | ø182 | 59.2%以下 | 硬質塩化ビニル管(VP管)(JIS K 6741、6742) | 125A | PS060FL-0328 | KK19-137号 |
|
| ø182 | 83.2%以下 | 硬質塩化ビニル管継手(JIS K 6739)＋VP管 | 125A | ||||||
| ø158 | 52.1%以下 | 建築用リサイクル発泡三層硬質塩化ビニル管(RFVP管) | 100A | PS060FL-0351 | |||||
| ø182 | 83.2%以下 | 硬質塩化ビニル管継手(JIS K 6739)＋RFVP管 | 125A | ||||||
| コンクリート | 150 | 丸 | ø182 | 59.2%以下 | 硬質塩化ビニル管(VP管)(JIS K 6741、6742) | 125A | PS060FL-0328 | RK19-038号 | |
| ø182 | 83.2%以下 | 硬質塩化ビニル管継手(JIS K 6739)＋VP管 | 125A | RK19-039号 | |||||
| ø182 | 83.2%以下 | 硬質塩化ビニル管継手(JIS K 6739)＋RFVP管 | 125A | PS060FL-0351 |
|
||||
| ø158 | 52.1%以下 | 建築用リサイクル発泡三層硬質塩化ビニル管(RFVP管) | 100A | ||||||
IRTV-K(壁貫通)
| 貫通区画 | 厚さ(mm) | 開口 | 占積率 | 配管種類 | 最大配管径 | 国土交通大臣認定番号 | (一財)日本消防設備安全センター評定番号 | |
|---|---|---|---|---|---|---|---|---|
| 種類 | 最大サイズ(mm) | 共住区画 | ||||||
| ALC・ RC |
75 | 丸 | ø158 | 52.1%以下 | 硬質塩化ビニル管(VP管) (JIS K 6741、6742) | 100A | PS060WL-0339 | KK19-138号 |
| 建築用リサイクル発泡三層硬質塩化ビニル管(RFVP管) | 100A | PS060WL-0350 | ||||||
| RC | 100 | 丸 | ø210 | 61.8%以下 | 硬質塩化ビニル管(VP管) (JIS K 6741、6742) | 150A | PS060WL-0340 | KK19-139号 |
| 中空壁* | 100 | 丸 | ø134 | 92.6%以下 | 硬質塩化ビニル管(VP管) (JIS K 6741、6742) | 100A | PS060WL-0386 | - |
*貫通部埋め戻し方法:シリコーン系シーリング材
■施工手順
※この施工手順は参考資料です。必ず認定書および評定書の内容を確認のうえ、施工してください。
※区画貫通部で配管などが動かないようにしつかりと固定してください。
●IRTV-Y (床貫通)
1.開口部の設置
●配管サイズに応じて適正な占積率となるよう開口部を設けます。
2.耐火テープ排水タイプの位置決め

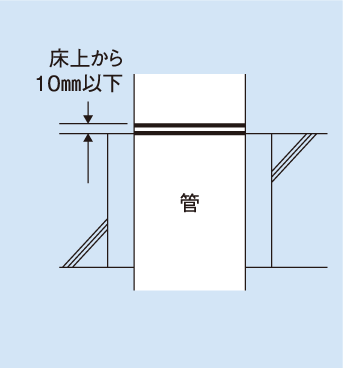

●仮配管後に管に対して床面位置と床面位置から10㎜以下の位置の2箇所に印をつけます。
3.耐火テープ排水タイプの巻き付け
●管表面の埃・汚れを除去します。
●管の外周長プラス10mm程度の長さでテープをカットします。

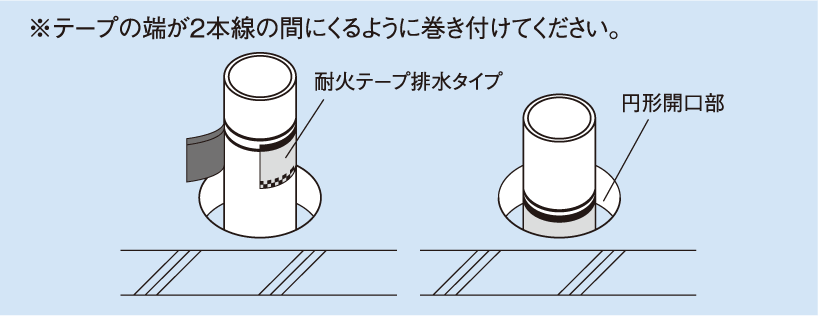

●施工後確認できるように印部の間にテープの茶帯側の端部がくるように巻き付けます。
4配管
●配管し、支持・固定します。
5.モルタルの埋め戻し
●開口部をモルタルで埋め戻しします。

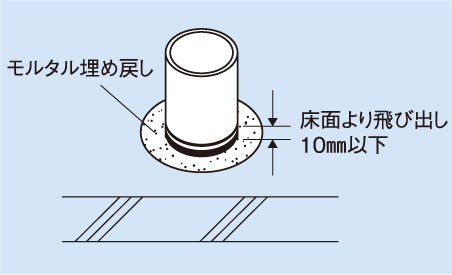

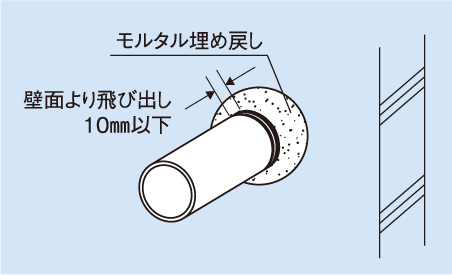

※耐火テープ排水タイプが床面から数mm～10mm飛び出していることを確認してください。
※床厚が150mm未満の場合、床下側から耐火テープ排水タイプがはみ出す場合がありますが耐火性能上全く問題ありません。
IRTV-K(壁貫通) ※中空壁は認定書を確認してください。
1 .開口部の設置
●配管サイズに応じて適正な占積率となるよう開口部を設けます。
3耐火テーフ排水タイプの巻き付け
●管表面の埃・汚れを除去します。
●管の外周長プラス10mm程度の長さでテープをカットします。

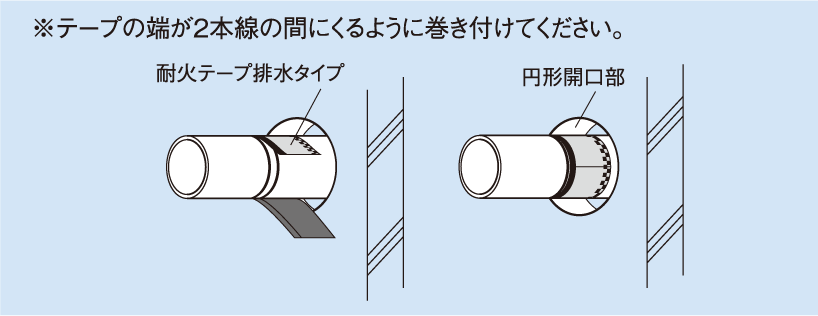

●施工後確認できるように印部の間にテープの紺帯側の端部がくるように巻き付けます。
4配管
●配管し、支持・固定します。
5.モルタルの埋め戻し■適用範囲概要 (詳細は認定書・評定書を確認してください)
| 区画 | 埋戻し材 | 最大開口径(mm) | 最大占積率(%) | 最大対応配管・継手[呼び径] | 取得認証 | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 構造 | 最小区画厚さ | VP管 HIVP管 | VU管 | HT管 ※3 |
DV継手 LT/WL T (横枝管) |
DV継手 LT (横枝管) |
ポリブデン管 | 配水用 ポリエチレン管 |
金属強化 ポリエチレン管 (アルミ三層管) |
結露 防止層付塩ビ管 |
法規 | 取得番号 | ||||
| 床 | コンクリート ALC | 100 | モルタル | 直管208 継手125A 182 継手150A 258 |
直管63.0 継手125A 68.9 継手150A 47.6 |
150A | 150A | 150A | 125A (100A) |
150A (125A) ※1,3 |
100A | - | 50A | - | 国 | PS060FL-1135 |
| - | - | - | - | 消 | KK2021-001号 | |||||||||||
| 258 | 70.1 | 200A ※1 |
200A ※1 |
200A ※1,3 |
- | - | - | - | - | - | 国 | PS060FL-1175 | ||||
| コリート | 75 | 208 | 63.0 | 150A | - | 150A ※3 |
- | - | 100A | 100A | - | 65A | 国 | PS060FL-1176 | ||
| ALC | 100 | |||||||||||||||
| 中空壁 | 石膏ボード・合板 | 233.5 |
シリコーン系シーリング材 | 160 | 84.6 | 100A |
100A | 100A | - | - | - | - | - | - | 国 | PS060FL-1119-1 |
| 壁 | コンクリート ALC |
75 | モルタル | 208 |
63.0 | 150A | 150A |
150A |
- | - | - | - | - | - | 国 | PS060WL-1134 |
| - | - | - | - | - | - | 消 | KK2021-002号 | |||||||||
| 中空壁 | 強化石膏ボード | 100 | シリコーン系シーリング材 | 211 | 88.9 | 150A | 150A | 150A | - | - | - | - | - | - | 国 | PS060WL-1133 |
| - | - | - | - | - | - | 消 | KK2021-003号 | |||||||||
| 璧・中空壁 | 石膏ボードコリート ALC |
75 | 160 | (84.6) | 100A | 100A | 100A | - | - | - | - | - | - | 国 | PS060WL-1132 | |
| 100 | 211 | 88.9 | 150A | 150A | 150A | - | - | - | - | - | - | |||||
| 262 | 91.4 | 200A ※2 |
- | 200A ※2,3 |
- | - | 75A | - | 50A | 65A | 国 | PS060WL-1168 | ||||
| 100A ※1 |
||||||||||||||||
※1・・・2周巻 ※2・・・2周巻十鋼製スリーブ(中空壁の場合)
※3・・・50サイズより大きいHT管は、JIS規格が無いためメーカーにより肉厚が異なります。メーカーの仕様書と認定書を確認のうえ使用してください。

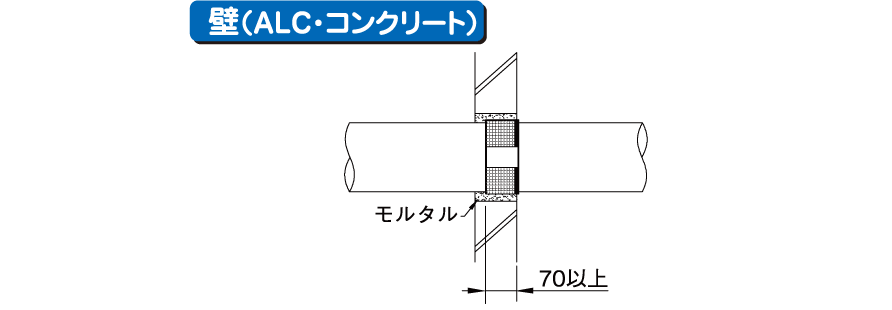

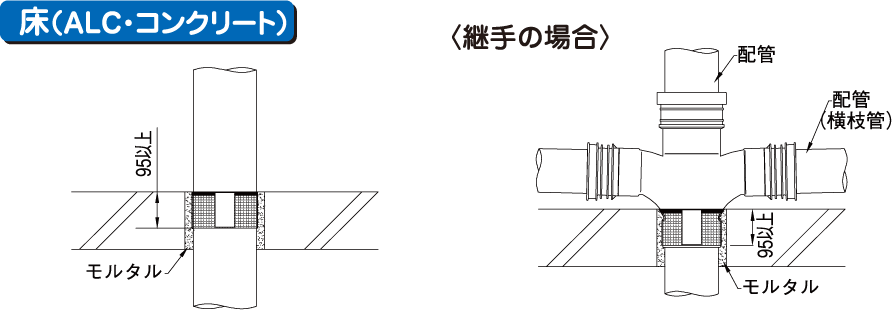

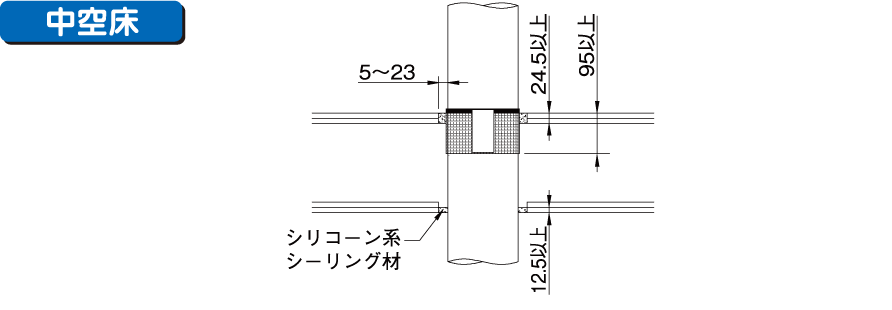

■施工図例
(単位:mm)
