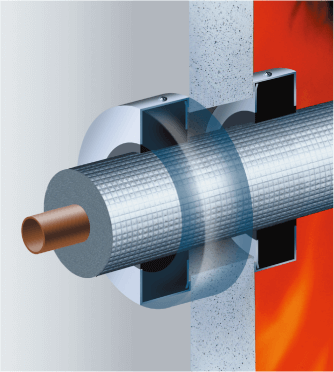

床・壁片側兼用(IRU-150CY、IRU -175CYを除く)
冷凍・排水用
※サイズ50には底板アダプターはセットされません。

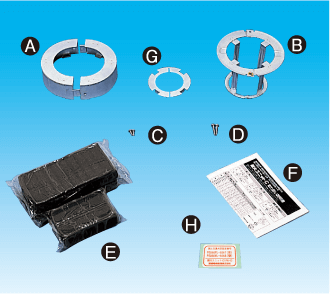

| セット明細 | A | フタ金具 | 1 |
|---|---|---|---|
| B | 底板支持金具 | 1 | |
| C | (＋)トラス( M4x8L )ビス | 2 | |
| D | (＋)ナベ(M5x25L)タッピングビス | 2 | |
| E | 熱膨張性耐熱シールIP | 下表参照 | |
| F | 取扱説明書 | 1 | |
| G | 底板アダプター | 1 | |
| H | 国土交通大臣認定品表示シール | 1 |

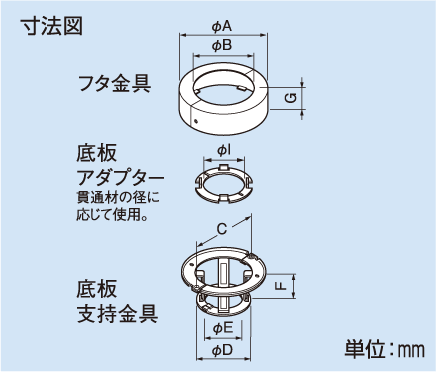

| 種別 | コードNo. | 型番 | 適合ポイド管呼び径 | 貫通穴仕上がり径(mm) | øA | øB | C | øD | øE | F | G | øI | セットバテ量0.5L | セットバテ量0.3L | 標準単価 | 梱包 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 床用 | 62810 | IRU-50CK | 50 | 57 | 106 | 50 | 89 | 50 | 36 | 95 | 50 | - | - | 2 | 5,500円 | 8 |
| 床用 | 62820 | IRU-75CK | 75 | 82 | 131 | 80 | 114 | 75 | 61 | 95 | 50 | 45 | 1 | 1 | 6,490円 | 8 |
| 床用 | 62830 | IRU-100CK | 100 | 110 | 156 | 100 | 139 | 98 | 81 | 95 | 50 | 65 | 2 | 1 | 9,130円 | 8 |
| 床用 | 62840 | IRU-125CK | 125 | 135 | 182 | 120 | 165 | 123 | 101 | 95 | 50 | 85 | 1 | 4 | 11,220円 | 4 |
| 床用 | 62850 | IRU-150CK | 150 | 160 | 207 | 150 | 190 | 148 | 123 | 95 | 50 | 105 | 2 | 3 | 12,100円 | 4 |
| 床用 | 62860 | IRU-175CK | 175 | 185 | 233 | 175 | 216 | 173 | 145 | 95 | 50 | 127 | 2 | 4 | 13,970円 | 1 |
※IRU-50～125CYは壁片側施工兼用タイプです。(壁片側施工の認定番号はPS060WL-9368になります。)
※製品に同梱している熱膨張性耐熱シーIPが不足した場合は、IP-5を使用してください。
※サイズ50には底板アダプターはセットされません。

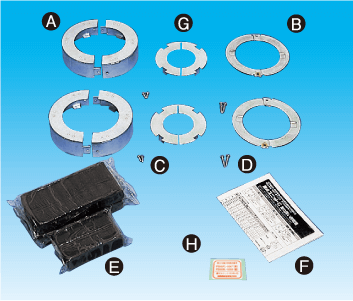

| セット明細 | A | フタ金具 | 2 |
|---|---|---|---|
| B | 底板支持金具 | 2 | |
| C | (＋)トラス( M4x8L )ビス | 4 | |
| D | (＋)ナベ(M5x25L)タッピングビス | 4 | |
| E | 熱膨張性耐熱シール IP | 下表参照 | |
| F | 取扱説明書 | 1 | |
| G | 底板アダプター | 2 | |
| H | 国土交通大臣認定品表示シール | 1 |

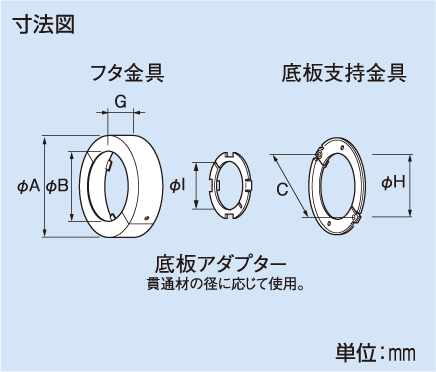

| 種別 | コードNo. | 型番 | 適合ポイド管呼び径 | 貫通穴仕上がり径(mm) | øA | øB | C | G | øH | øI | セットバテ量0.5L | セットバテ量0.3L | 標準単価 | 梱包 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 壁用 | 62910 | IRU-50CK | 50 | 57 | 106 | 50 | 89 | 50 | 57 | - | 1 | 1 | 8,030円 | 8 |
| 壁用 | 62920 | IRU-75CK | 75 | 82 | 131 | 80 | 114 | 50 | 83 | 45 | 2 | - | 9,350円 | 8 |
| 壁用 | 62930 | IRU-100CK | 100 | 110 | 156 | 100 | 139 | 50 | 108 | 65 | 2 | 1 | 11,550円 | 8 |
| 壁用 | 62940 | IRU-125CK | 125 | 135 | 182 | 120 | 165 | 50 | 133 | 85 | 1 | 4 | 14,410円 | 4 |
| 壁用 | 62950 | IRU-150CK | 150 | 160 | 207 | 150 | 190 | 50 | 158 | 105 | 2 | 3 | 15,620円 | 4 |
| 壁用 | 62960 | IRU-175CK | 175 | 185 | 233 | 175 | 216 | 50 | 184 | 127 | 2 | 4 | 18,370円 | 1 |
※製品に同梱している熱膨張性耐熱シールIPが不足した場合は、IP-5を使用してください。
■国土交通大臣認定適用範囲
| 項目 | 床/壁両側施工/壁片側施工 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 用途 | ・貫通配管・配線は、被覆配管および被覆なし管および付属ケープルとし、被覆配管は下表の配管と被覆の仕意の組み合わせとする。
※1発泡塩化ビニル管は被覆なし管。 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

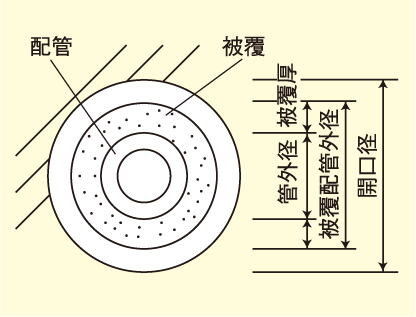

| 使用可能 最大配管サイズ およひ占積率 |
・使用可能最大配管サイズおよび占積率
※2国土交通大臣認定上の使用可能最大配管サイズは、実製品の使用可能最大配管サイズと異なります。 注意上記配管に対して、ケーブル使用最大配線サイズはCVV2mm2×4C(ケーブル外径11.5mm以下、導体総断面積8mm2以下であれば4C以上の多線を含む。)を1条追加できる。この際、上記占積率の計算にはケーブルの断面積を入れないものとする。
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
※厚さ100mm以上の壁および床に適用されます。
※選定の際には、上記占積率を満たし、P.4-28の金具最小内径に収納できることを確認してください。
※中空壁への適用・・・国土交通省認定書 6.留意事項末尾に記載の仕様通りに施工してください。
適用範囲となります。
※屋外で使用の際は、雨水なとが当たらないように処置を施してください。
注意
・作業時は、作業手袋などを着用してください。
・認定書を熟読のうえ、施工してください。
・区画貫通部で配管なとが動かないように近傍でしつかりと固定してください。不十分な場合はパテにすき間が生じたり、パテが落下する可能性があり、耐火性能が発揮できません。特に縦引きの冷媒管の場合は、配管長の中央部に「パイプロックTK」を使用して配管を支持してください。
・区画の壁の材質によっては、パテに含まれる油分が染み出すおそれがありますので注意してください。
・屋外で使用の際は、紫外線、雨水なとが当たらないように処置を施してください。
・架橋ポリエチレン管およびポリブテン管に使用の場合は、管と熱膨張性耐熱シールIPが直接触れないように被覆してください。

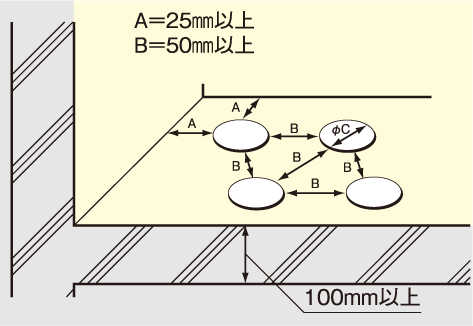

※耐火ユ二ットCは厚さ100mm以上の壁もしくは床に適用されます。
※耐火ユニットCのフタは、左右からスライドさせて組み付ける構造のため、作業スペースして5～10mm程度の余裕が必要です。
他の貫通口が隣接する場合や、周囲に障害物がある場合は、特に注意してください。
※øCについては、製品ごとの貫通穴仕上がり径を参照してください。
