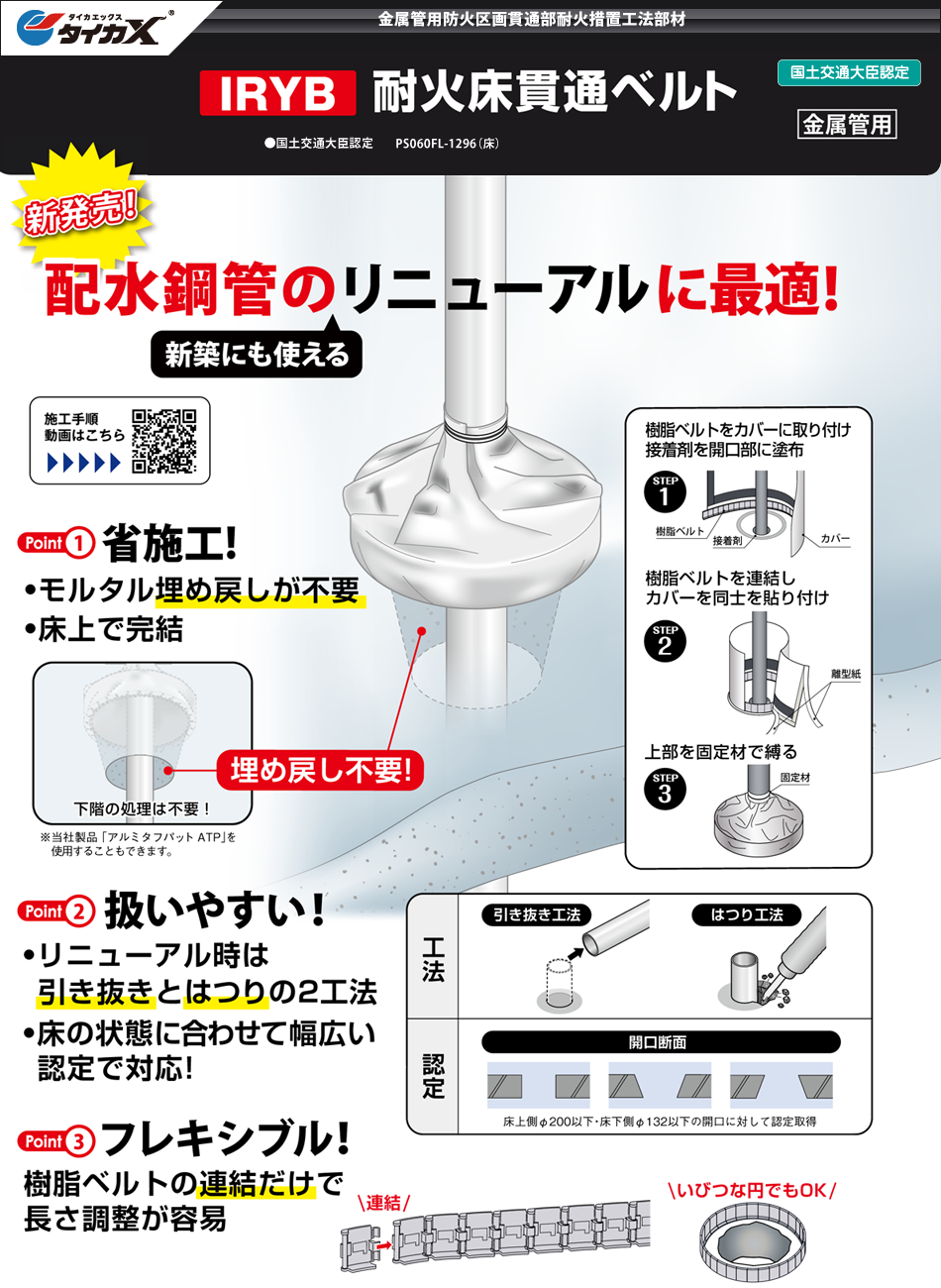

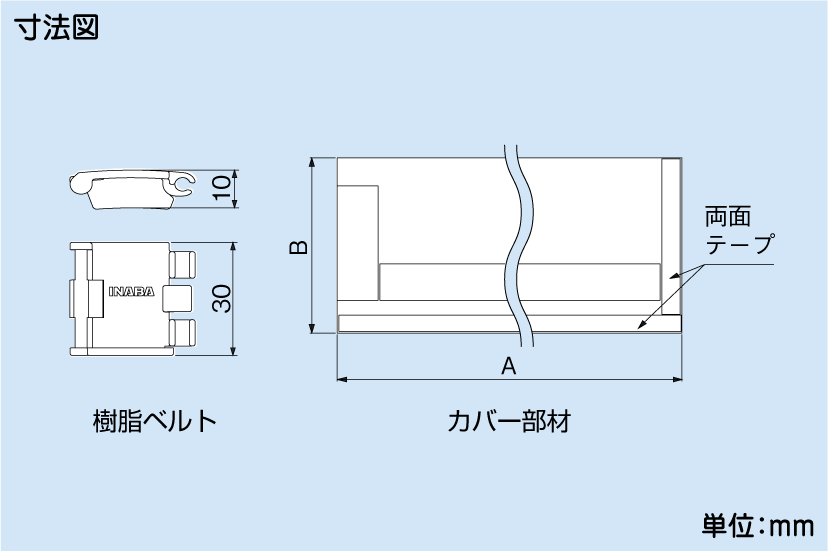

| コードNo. | 型番 | 適用貫通穴径 | A | B | 標準単価 | 梱包 |
|---|---|---|---|---|---|---|
| 62623 | IRYB-137 | Φ137以下 ※ | 530 | 182 | 4,200円 | 30 |
| 62624 | IRYB-200 | Φ200以下 ※ | 728 | 214 | 5,400円 | 30 |
※床上部の寸法
注意 ●カバー部材は分解・切断せず、そのまま使用してください。
●樹脂ベルトを連結させる際、内径側からはめてください。外径側からはめた場合、割れるおそれがあります。
●接着剤は、メーカーの施工要領に沿って使用してください。
●屋外で使用する場合は、紫外線、雨水などが直接当たらないようにしてください。
●区画貫通部で配管などが動かないように近傍でしっかりと固定してください。不十分な場合は、カバー部材にすき間が生じる可能性があり、耐火性能を発揮できません。

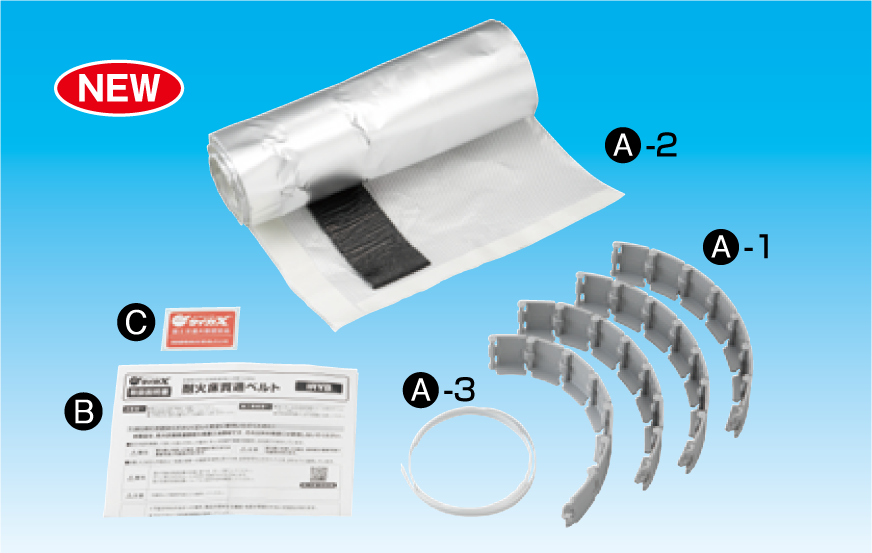

■セット内容
| 記号 | 部品名 | |
|---|---|---|
| A | 耐火床貫通ベルトIRYB | A-1 樹脂ベルト 137サイズ：20個 200サイズ：28個 |
| A-2 カバー部材 | ||
| A-3 固定材 | ||
| B | 取扱説明書 | |
| C | 国土交通大臣認定品表示シール | |
■対応床上部開口径と使用数目安表
| 使用数（個） | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 23 | 24 | 25 | 26 | 27 | 28 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 床上部開口径（mm） | Φ82 | Φ90 | Φ97 | Φ105 | Φ113 | Φ121 | Φ129 | Φ137 | Φ145 | Φ152 | Φ160 | Φ168 | Φ176 | Φ184 | Φ192 | Φ200 |
※樹脂ベルトの個数は目安表以上を使用してください。
| 床構造(国土交通大臣が認定し たもの) | 床(ALC・コンクリート) | |
|---|---|---|
| 国土交通大臣認定番号 | PS060FL-1296 | |
| 床 厚さ | 100以上 | |
| 開口部 | 形状 | 床上部：円形(Φ200以下) 床下部：円形(Φ132以下) |
| 占積率 （開口面積に対する配管の断面積の総合計の割合） |
100.0%以下 | |
| 配管種類 | ステンレス鋼管 | 外径Φ60.5以下 |
| 被覆材付ステンレス鋼管 | 被覆外径Φ110.5（ステンレス鋼管Φ60.5)以下 （注意）被覆：グラスウール、ロックウール、セラミックウール（密度：24kg/m3以上、厚さ：25mm以下） |
|
