因幡電工タイカエックス / タイカX 防火区画貫通部材IRTV-N 耐火テープ排水タイプN

■防火区画貫通対応例

IRTV-N 耐火テープ排水タイプN

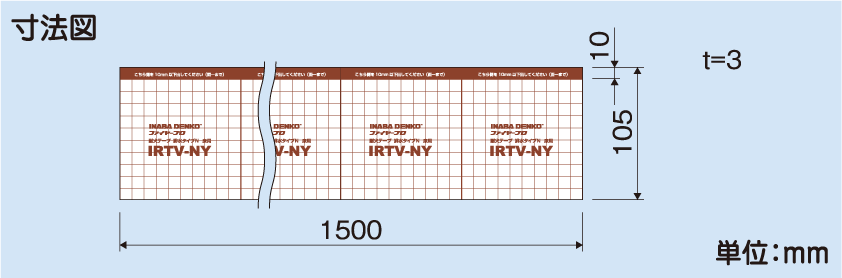

IRTV-NY耐火テープ給排水タイプ (床・壁兼用)

IRTR-N

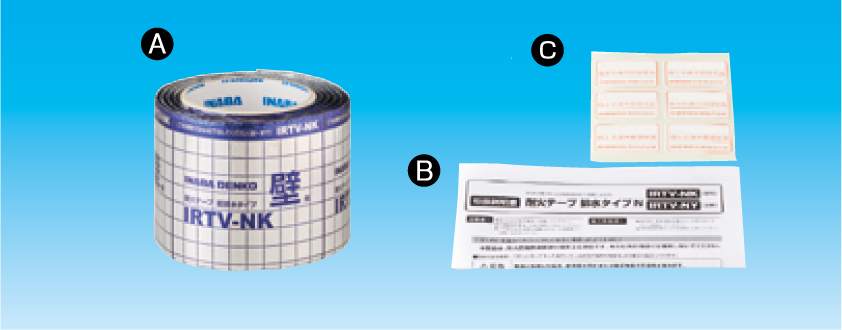

■セット明細

記号	部品名	数量
A	耐火テープ排水タイプN (床・壁兼用)	1
B	取扱説明書	1
C	国土交通大臣認定品表示シール	1シート(6枚)

IRTR-N

コードNo.	型番	標準単価	梱包
64151	IRTV-NY	20,900円	8

IRTV-NK耐火テープ排水タイプN (壁用)

IRTR-N ■セット明細

記号	部品名	数量
A	耐火テープ排水タイプN (壁用)	1
B	取扱説明書	1
C	国土交通大臣認定品表示シール	1シート(6枚)

IRTR-N

コードNo.	型番	標準単価	梱包
64141	IRTV-NK	14,000円	8

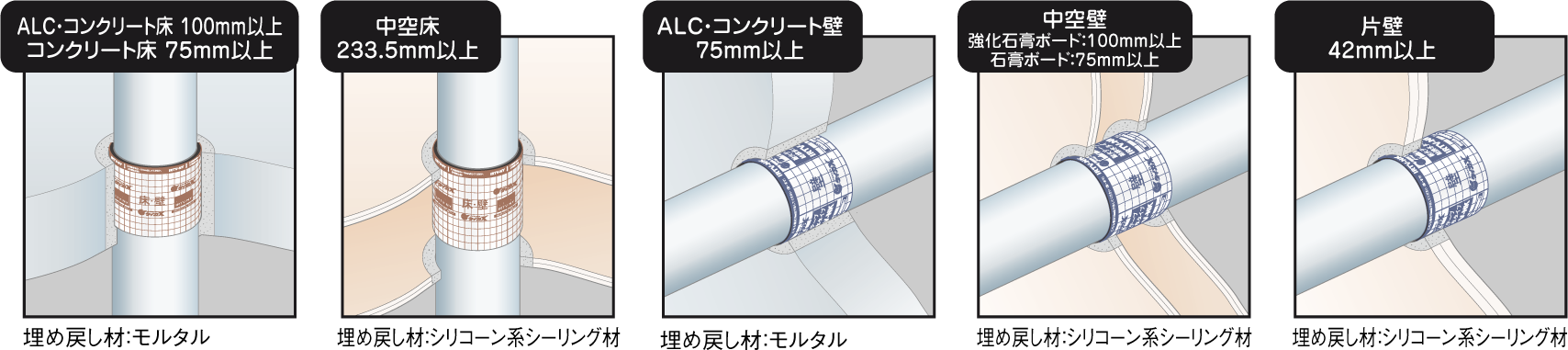

■適用範囲概要 (詳細は認定書・評定書を確認してください)

壁・床構造		国土交通大臣認定番号	（一財）日本消防設備安全センター評定番号	最小構造厚さ (㎜)	最大開口 (㎜)	最大占積率	鋼製スリーブ飛び出し	埋め戻し材	最大対応配管・継手
									硬質ポリ塩化ビニル管							10mm被覆付 ※5 硬質ポリ塩化ビニル管		DV継手（横枝管）			リサイクル発泡三層硬質塩化ビニル管		結露防止層付硬質塩化ビニル管
									VP管、HIVP管、HT管 ※4				VU管			VP管、HIVP管、HT管	VU管	LT/WLT	LT		リサイクル発泡三層硬質塩化ビニル管		結露防止層付硬質塩化ビニル管
									100A	125A	150A	200A	100A	150A	200A	50A	50A	125A （100A）	125A （100A）	150A （100A）	100A	150A	65A
床	コンクリート	PS060FL-1319	－	70mm	Φ230	68.1％	0mm	モルタル	○	○	○	－	○	○	－	－	－	－	－	－	－	－	－
	コンクリート	PS060FL-1176	－	75mm	Φ208	63.0％	－		○	○	○	－	－	－	－	－	－	－	－	－	－	－	○
	コンクリート ALC	PS060FL-1176	－	100mm	Φ208	63.0％	－		○	○	○	－	－	－	－	－	－	－	－	－	－	－	○
		PS060FL-1299	－	100mm	Φ300	81.0％	0mm		●	●	●	●	●	●	●	－	－	○	●	●	－	－	－
			KK2024-009号	100mm					●	●	●	●	●	●	●	－	－	－	－	－	－	－	－
			RK2025-001号	150mm					●	●	●	－	－	－	－	－	－	－	－	－	－	－	－
		PS060FL-1300	－	100mm	Φ230	68.1％	0mm		○※3	○※3	○※3	－	○※3	○※3	－	○	○	－	－	－	○	○	－
		PS060FL-1300	KK2024-009号	100mm	Φ230	68.1％	100mm以下		○※3	○※3	○※3	－	○※3	○※3	－	－	－	－	－	－	－	－	－
		PS060FL-1135	KK2021-001号	100mm	直管：Φ208 継手125A：Φ182 継手150A：Φ258	直管：63.0% 継手125A：68.9% 継手150A：47.6%	－		○	○	○	－	○	○	－	－	－	〇	●	●	－	－	－
		PS060FL-1175	－	100mm	Φ258	70.1％	－		●	●	●	●	●	●	●	－	－	－	－	－	－	－	－
	中空床※1	PS060FL-1119-1	－	233.5mm	Φ160	84.6％	－	シリコーン系シーリング材	○	－	－	－	○	－	－	－	－	－	－	－	－	－	－
壁	コンクリート	申請中	取得予定	100mm	Φ200	60.5％	－	モルタル	●※2	●※2	－	－	－	－	－	－	－	－	－	－	－	－	○※2
	コンクリート ALC	PS060WL-1134	KK2021-002号	75mm	Φ208	63.0％	－		○	○	○	－	○	○	－	－	－	－	－	－	－	－	－
		PS060WL-1302	－	75mm	Φ210	57.8％	0mm		－	－	－	－	－	－	－	－	－	－	－	－	○	－	○
		PS060WL-1304	KK2025-001号	100mm	Φ260	74.7％	－		●	●	●	●	●	●	●	○	○	－	－	－	－	－	○
	片壁	PS060WL-1282	－	42mm	Φ251	91.0％	－	シリコーン系シーリング材	●	－	－	－	●	－	－	－	－	－	－	－	－	－	○
壁・中空壁	強化石こうボード/金属スタッド	PS060WL-1309参照	申請中	94mm	Φ171	80.9％	－		－	－	－	－	－	－	－	○※2	○※2	－			－	－	○※2
		PS060WL-1308	申請中	100mm	Φ262	86.7％	－		●※2	●※2	●※2	●※2	●※2	●※2	●※2	－	－	－	－	－	－	－	－
		PS060WL-1133	KK2021-003号	100mm	Φ211	88.9％	－		○	○	○	－	○	○	－	－	－	－	－	－	－	－	－
	普通石こうボード /木軸	PS060WL-1309	－	75mm	Φ271	91.7％	－		－	－	－	－	－	－	－	○※2	○※2	－	－	－	○※2	－	○※2
		PS060WL-1132	－	75mm	Φ160	84.6％	－		○	－	－	－	○	－	－	－	－	－	－	－	－	－	－
		PS060WL-1132	－	100mm	Φ211	88.9％	－		○	○	○	－	○	○	－	－	－	－	－	－	－	－	－
		PS060WL-1168	－	100mm	Φ262	91.4％	0mm※7		●	●	●	●	－	－	－	－	－	－	－	－	－	－	－
		PS060WL-1168	－	100mm	Φ262	91.4％	－		－	－	－	－	－	－	－	－	－	－	－	－	－	－	○

壁・床構造			国土交通大臣（一認定番号	財）日本消防設備安全センター評定番号	最小構造厚さ (㎜)	最大開口 (㎜)	最大占積率	鋼製スリーブ飛び出し	埋め戻し材	最大対応配管
										被覆付配水用※6 ポリエチレン管	配水用ポリエチレン管	ポリブテン管		金属強化ポリエチレン管 (アルミ三層管)	ガラス繊維強化ポリプロピレン管
										100A	100A	75A	100A	50A	100A	125A	200A
給水系・その他	床	コンクリート	PS060FL-1176	－	70mm	Φ208	63.0％	－	モルタル	－	○	○	○	－	－	－	－
		コンクリート ALC	PS060FL-1176	－	100mm	Φ208	63.0％	－		－	○	○	○	－	－	－	－
			PS060FL-1299	－	100mm	Φ300	81.0％	0mm		○	○	－	－	－	○	●	●
			PS060FL-1299	KK2024-009号	100mm	Φ300	81.0％	0mm		○	○	－	－	－	－	－	－
			PS060FL-1135	KK2021-001号	100mm	直管：Φ208 継手125A：Φ182 継手150A：Φ258	直管：63.0% 継手125A：68.9% 継手150A：47.6%	－		－	－	○	○	○	－	－	－
	壁	コンクリート ALC	PS060WL-1304	KK2025-001号	100mm	Φ260	74.7％	－		－	●	－	－	－	－	－	－
	壁	片壁	PS060WL-1282	－	42mm	Φ251	91.0％	－	シリコーン系シーリング材	○	●		－	－	●	－	－
	壁・中空壁	強化石こうボード/ 金属スタッド	PS060WL-1309参照	申請中	94mm	Φ171	80.9％	－		－	●※2	－	－	－	－	－	－
		普通石こうボード /木軸	PS060WL-1309	－	75mm	Φ271	91.7％	－		○※2	●※2	－	－	－	○※2	－	－
			PS060WL-1310	－	100mm	Φ262	86.7％	－		－	－	－	－	－	●※2	●※2	●※2
			PS060WL-1168	－	100mm	Φ262	91.4％	－		－	－	○	－	○	－	－	－

○：1周巻き、●：2周巻き
※1 コンクリート、ALCにも使用できます。
※2 両側施工
※3 床下施工または止水スリーブ施工（立ち上げ寸法100mm以下）が可能。
※4 50サイズより大きいHT管は、JIS規格が無いためメーカーにより肉厚が異なります。メーカーの仕様書と認定書を確認のうえ、使用してください。
※5 被覆とは、ポリエチレンフォーム、難燃ポロオレフィンフォーム、ポリスチレンフォーム、合成ゴムフォーム（ニトリル、ブチル系ゴム）、グラスウール、ロックウールを指します。
※6 被覆とは、グラスウール厚さ50mm以下、密度24kg/m3以上（片壁のみ厚さ40mm以下、密度32kg/m3以上）を指します。
※7 必ず鋼製スリーブを使用してください。

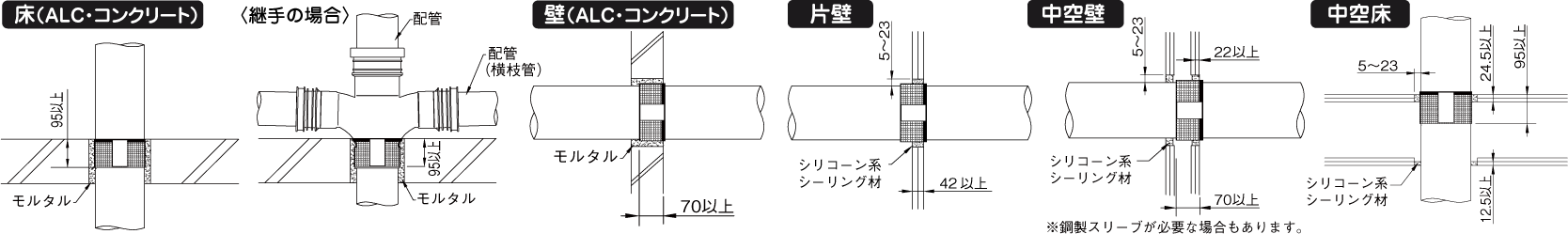

■施工図例

IRTR-N

※この施工手順は参考資料です。必ず認定書の内容を確認のうえ、施工してください。
