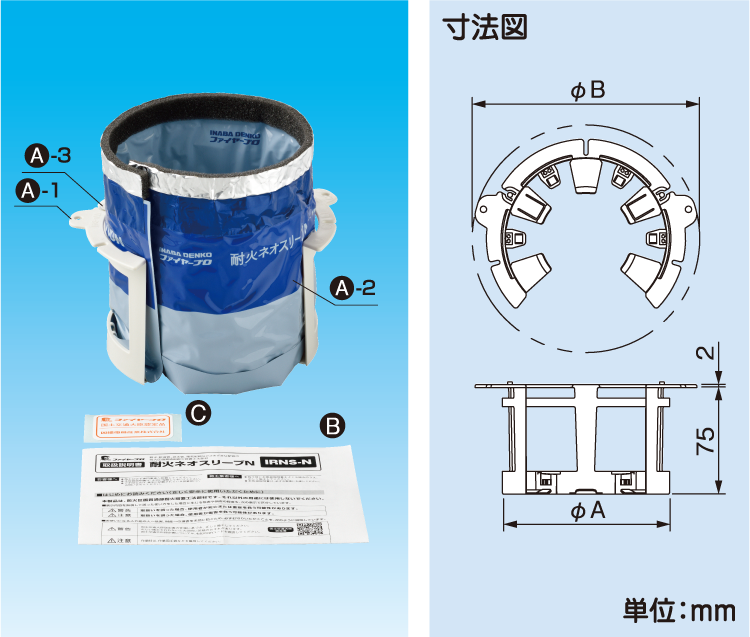

■セット内容
| 記号 | 部品名 | 材質 | 数量 | |
|---|---|---|---|---|
| A | 耐火ネオスリーブN IRNS-N |
A- 1 樹脂製スリーブ | PP | 1 |
| A-2 袋入り充てん材 | - | |||
| A-3 支持金具 | SGCC | |||
| B | 取扱説明書 | - | 1 | |
| C | 国土交通大臣認定品表示シール | - | 1 | |
| 壁・床構造(国土交通大臣が認定したもの) | ALC床 | コンクリート床 | ALC・コンクリート壁 中空壁※1 |
片壁 | |||
|---|---|---|---|---|---|---|---|
| 国土交通大臣認定番号 | PS060FL-1150-1 | PS060WL-1151-1 | PS060WL-1146-2 | ||||
| 壁・床 厚み | 100以上 | 75以上 | 75以上 | 42以上 | |||
| 開口部 | 形状 | 円形(Φ160以下) | |||||
| 占積率 （開口面積に対する配管・ケーブルの断面積の総合計の割合） |
45.3%以下 50.8%以下(VP、VU、HIVP、HTを単管で使用する場合) |
||||||
| 配管種類 | 架橋ポリエチレン管 | 25A（Φ34）以下 | |||||
| 耐熱ポリエチレン管 | 20A（Φ27）以下 | ||||||
| ポリブテン管 | 25A（Φ34）以下 | ||||||
| 金属強化ポリエチレン管 | 25A（Φ32.1）以下 | 20A（Φ25.1）以下 | |||||
| 金属管 | 銅管Φ15.88以下、その他Φ13.8以下 | ||||||
| 銅二層管（PE層付銅管） | 外径Φ16（管Φ12.7）以下 | ||||||
| 補強層付き高耐熱フッ素樹脂ホース | 外径Φ14.6以下 | ||||||
| ポリエステル系補強層付塩化ビニルホース | 外径Φ23以下（ペア管を含む） | － | |||||
| ビニロン系補強層付合成ゴムホース | 外径Φ23以下（ペア管を含む） | － | |||||
| 塩化ビニル被覆ステンレス鋼フレキシブル管 | 25A（被覆外径：Φ32.3）以下 | ||||||
| 硬質ポリ塩化ビニル管(VP管、VU管、HIVP管、HT管) | 100A（Φ114）以下 | ||||||
| 硬質ポリ塩化ビニル電線管（VE） | 36A（Φ42）以下 | ||||||
| 塩化ビニルフレキ管（VEフレキ管） | 36A（Φ42）以下 | ||||||
| 結露防止層付硬質塩化ビニル管 | 外径Φ38、厚さ6.5以下 | ||||||
| 断熱ドレンホース (外層・内層：塩ビ樹脂製) (断熱層：ポリエチレンフォーム) |
外径Φ37（内径Φ25）、厚さ6以下 | ||||||
| ドレンホース | 外径Φ22以下 | ||||||
| 保温被覆材付 | 外径Φ80（楕円65×82）以下、厚さ20以下 | ||||||
| 架橋ポリエチレン管 | 25A (管外径Φ34、被覆外径 Φ80、被覆厚 20)以下 | ||||||
| 耐熱ポリエチレン管 | 20A (管外径Φ27、被覆外径 Φ70、被覆厚 20)以下 | ||||||
| ポリエチレン管※2 | 管外径Φ17（被覆外寸50×62、被覆厚10）以下 | － | |||||
| ポリブテン管 | 25A (被覆外径 Φ80、被覆厚 20)以下 | ||||||
| 可とうポリプロピレン管※2 | 管外径Φ17.5（被覆外寸50×62、被覆厚10）以下 | － | |||||
| 金属強化ポリエチレン管 | 25A (被覆外径 Φ80、被覆厚 20)以下 | 20A (被覆外径 Φ70、被覆厚 20)以下 | |||||
| 金属管 | 銅管Φ15.88（被覆外径Φ58、被覆厚20）以下、その他Φ13.8（被覆外径Φ55、被覆厚20）以下 | ||||||
| 被覆材付銅管 | 管外径Φ6.35×Φ12.7（被覆厚10）以下 （被覆付銅管2本を、厚さ10以下の被覆材（Φ73[楕円65×82］以下）の中に入れることができる） |
||||||
| 銅二層管（PE層付銅管） | Φ16(被覆外径 Φ58、被覆厚 20)以下 | ||||||
| 被覆材付きペア架橋ポリエチレン管+制御ケーブル | 10A×2本(被覆外径47×38以下、被覆厚 10)以下 | ||||||
| 被覆材付きペア耐熱ポリエチレン管+制御ケーブル | 10A×2本(被覆外径47×38以下、被覆厚 10)以下 | ||||||
| 被覆材付きペア被覆架橋ポリエチレン管+制御ケーブル | 10A×2本(被覆外径50×31以下、被覆厚 3(内被覆)、6(外被覆))以下 | ||||||
| 補強層付き高耐熱フッ素樹脂ホース | Φ14.6(被覆外径 Φ35.5、被覆厚 10)以下 | ||||||
| 硬質ポリ塩化ビニル管(VP管、HIVP管、HT管) | 50A (被覆外径 Φ80、被覆厚 10)以下 | ||||||
| 合成樹脂可とう管(さや管) | 外径 Φ42(楕円：40×27)以下 | ||||||
| 架橋ポリエチレン管 | 25A（Φ34）以下 | ||||||
| 架橋ポリエチレン管＋消音テープ | 20A（管外径Φ27）以下 | － | |||||
| 耐熱ポリエチレン管 | 20A（Φ27）以下 | ||||||
| ポリブテン管 | 25A（Φ34）以下 | ||||||
| ポリブテン管＋消音テープ | 20A（管外径Φ27）以下 | － | |||||
| 金属強化ポリエチレン管 | 25A（Φ32.1）以下 | 20A（Φ25.1）以下 | |||||
| 補強層付き高耐熱フッ素樹脂ホース | 外径Φ14.6以下 | － | |||||
| フィルム巻架橋ポリエチレン管+制御ケーブル | 10A（Φ13）×3本以下 | ||||||
| フィルム巻耐熱ポリエチレン管+制御ケーブル | 10A（Φ13）×3本以下 | ||||||
| 保温被覆材付合成樹脂可とう管(さや管) | 外径 Φ42(被覆外径 Φ66、被覆厚 10)以下 | ||||||
| 架橋ポリエチレン管 | 25A（Φ34）以下 | ||||||
| ポリブテン管 | 25A（Φ34）以下 | ||||||
| 外傷防止機能付架橋ポリエチレン管 (被覆材：エラストマー系樹脂および発泡体) |
20A(管外径Φ27、被覆外径 Φ31、被覆厚 2)以下 | ||||||
| 外傷防止機能付耐熱ポリエチレン管 (被覆材：エラストマー系樹脂および発泡体) |
20A(管外径Φ27、被覆外径 Φ31、被覆厚 2)以下 | ||||||
| 外傷防止機能付ポリブテン管 (被覆材：エラストマー系樹脂および発泡体) |
20A(管外径Φ27、被覆外径 Φ31、被覆厚 2)以下 | ||||||
| 保護フィルム付架橋ポリエチレン管 | 20A(被覆外径 Φ32.8、被覆厚 0.2)以下 | ||||||
| 保護フィルム付ポリブテン管 | 20A(被覆外径 Φ32.8、被覆厚 0.2)以下 | ||||||
| さや管入発泡ウレタンフォーム付ポリブテン管 | 25A(管外径Φ34、さや管外径 Φ42)以下 | ||||||
| 被覆材付ポリエチレン管（被覆材：ブチル系遮音層＋不織布） | 16A（被覆外径 Φ29.5、被覆厚4）以下 | ||||||
| 合成樹脂可とう電線管 | PF管:Φ64.5 CD管:Φ42以下 | ||||||
| ケーブル(銅、ガラス繊維、樹脂など) | 総導体断面積1061.8mm2(導体断面積250mm2/本［芯］）以下（例：CE/F 3c×100mm2など） | ||||||
※1…ECP板（押出成形セメント板）を含む。
※2…管内にケーブルを挿入できます。また、ポリエチレン管、架橋ポリエチレン管またはポリブテン管の20A以下と組合わせて保温被覆材（厚さ10mm以下）に入れることができます。
※保温被覆材とは、ポリエチレンフォーム、難燃ポリオレフィンフォーム、ポリスチレンフォーム、フェノールフォーム、合成ゴムフォーム （ニトリル、ブチル系ゴム）、グラスウール、ロックウールを指します。
※金属管とは、銅管（JIS H 3300、JIS H 3320)、鋼管（JIS G 3442、JIS G 3452、JIS G 3454、JIS G 3455、JIS G 3456、JIS G 3458、JIS G 3460)、ステンレス鋼管（JIS G 3447、JIS G 3448、JIS G 3459）を指します。
※開口径、配管外径から占積率を算出して製品サイズを選定してください。また、配管は開口部から6mm（穴径φ75未満は10mm）離して施工してください。
