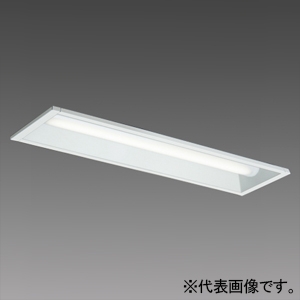

MY-B230461/NAHTN (三菱) 0005000295678｜業務用照明器具｜LEDベースライト｜三菱製 一体型LEDベースライト Myシリーズ

1. 電材堂【公式】
2. 照明器具
3. 業務用照明器具
4. LEDベースライト
5. 三菱製 一体型LEDベースライト Myシリーズ
6. 20形 埋込形 下面開放タイプ W150
7. MY-B230461/NAHTN

1. 電材堂【公式】
2. 取り扱いメーカー一覧
3. 三菱
4. MY-B230461/NAHTN

• 【特長】
  ●193.9lm/Wの高効率で、ランニングコストを大幅削減。直管蛍光ランプ照明器具と比較して、定格消費電力約59%削減しました。
  ※固定出力(70%段調光切替可能形)・明るさタイプ10000lm・昼白色(5000K)の場合。
  ●省電力タイプやグレアカットタイプ等、ライトユニットの品揃えを拡充。Di後付オプションにより、無線照明制御システムMILCO.CONNECTに対応します。
  ●段調光と連続調光の2タイプをご用意しました。
  ※屋内用 一般・省電力タイプにおいて。
  ・段調光機能(100%⇔70%)、固定出力(AHTN):三菱社独自の段調光機能を搭載。壁スイッチのON/OFF操作4回で、明るさの切替えが可能な段調光機能を搭載。明るさを抑えて約31%の節電が可能です。
  ・連続調光(信号制御)(5〜100%)・初期照度補正タイプ、連続調光(AHZ):初期照度補正機能を標準装備。消灯・5〜100%の調光で、思い通りの明るさを提供。信号制御方式により、自動調光システムMILCO.S 有線タイプや信号制御調光器との組合せが可能です。
  ●明るさタイプ確認機能を新搭載。計画的な照明保全へ。独自機能の壁スイッチON/OFF操作3回により、明るさタイプの確認が可能。ライトユニットの着脱による確認が不要です。累積点灯時間も確認できるため、計画的な照明保全を図れます。
  ●独自設計のクイックバネ方式でライトユニットをすばやく装着。三菱社ならではのこだわりの施工方法です。(防雨・防湿形/防雨・防湿・耐塩形を除く)
  ・かんたん取付。ライトユニットを3ステップですばやく簡単に取付けられます。
  ・安全施工。正面からの取付のため、本体とライトユニットの間に指を挟む心配なし。さらにバネや本体のエッジをなめらかにしたフルラウンド材を採用しました。
  ・丈夫なバネ。ライトユニットの取外しを繰り返しても取付性の落ちない耐久性の強いバネを採用しました。
  ●器具本体の送り配線のしやすさに配慮し、施工性を向上しました。
  ・コネクタ配線を改善しライトユニット装着時のハーネスの挟み込みを防止します。
  ・端板の台形ノックアウト。連結取付時の器具内送りを直線で配線可能です。(※逆富士タイプのみ)
  ・送り配線クリップ。配線を側面のクリップで留めることで電源用の内部スペースを広く確保します。
  ・側面の長穴(電源用)。1カ所から4カ所にすることでさまざまな電源線の引き込みに対応します。(※逆富士タイプのみ)
  ●既設の吊りボルトの長さ調整不要。リニューアルタイプで、施工性アップ。リニューアル時にボルトの長さ調整が必要な場合、長さ計測・ボルトカット・ネジ切り・延長金具の取付けといった作業が発生します。既設器具のボルトをそのまま使用できれば、施工時間の短縮が図れ、さらに埋込形の場合ボルト施工に必要な金具のコストも削減できます。
  ●梱包の改善で施工性を向上します。
  ・器具本体:省梱包化により廃材を削減、保管効率も向上。施工現場の負荷軽減や廃材削減と輸送効率向上による環境配慮のため、新梱包形態「省資源梱包」を導入しました。新梱包形態により、廃材の質量 約26%削減。積段可能数も1.6倍に大幅アップ。施工時の梱包材の処理作業に配慮。サイドパットをシンプルな構造に見直しました。
  ・ライトユニット:集合梱包で廃材を削減、施工現場での作業もスムーズに。大規模オフィスなど、まとまった台数をご注文になるお客様におすすめです。また、明るさタイプの識別性を向上。施工現場での仕分け作業に配慮して、Myシリーズ ライトユニットの梱包ラベルの表示を変更しました。
  ●ほこりやすす汚れを防ぐ、ハイブリッドナノコーティングライトユニット。割れにくいポリカーボネート樹脂製ライトユニットの表面に、三菱独自の汚れ防止技術を施したハイブリッドナノコーティングを採用。ほこりなどの親水性の汚れを防ぐフッ素粒子と、すすなどの疎水性の汚れを防ぐ親水性薄膜をナノレベルで配合。ライトユニット表面を清浄な状態に保ち、メンテナンスの手間を軽減します。
  ●用途に合わせて選べる、5つの調光システムです。
  ・無線照明制御システム。MILCO.CONNECTユニットを接続することで、無線照明制御システムMILCO.CONNECTに対応。MILCO.CONNECT対応の照明器具・専用タブレット・リモコンだけで制御システムの導入が可能。リニューアルにもおすすめ。無線通信方式により、調光信号線の配線工事やコントローラ等の親機の設置工事が不要なので、省施工。専用タブレットでクイック設定、かんたん操作。きめ細かい制御により、省エネと快適な光環境を実現します。
  ・無線調光機能MILCO.Sワイヤレスタイプ対応(無線制御 5〜100%調光)。無線調光ユニットを接続することで、ローカル自動調光システムMILCO.Sワイヤレスタイプに対応。調光信号線不要のらくらく施工。昼光利用やスケジュール機能でさらに省エネです。
  ・赤外線調光機能(赤外線制御 5〜100%調光)。赤外線調光ユニットを接続し、別売の照明用調光リモコンを使用することで、赤外線制御による5〜100%の調光(5%ごと)が可能。コントローラの設置工事が不要です。
  ※赤外線調光機能をご利用になるには別売の照明用調光リモコン(RZS02)が必要です。
  ・連続調光機能(信号制御 5〜100%調光)。信号調光ユニットを接続することで、5〜100%の連続調光機能を実現。ローカル自動調光システムMILCO.S(有線タイプ)や信号制御調光器に対応。初期照度補正付連続調光タイプ(AHZ)がないライトユニットでも後付で調光対応が可能です。
  ・DALIシステム通信機能(DALI信号制御 5〜100%調光)。DALI対応ユニットを接続することで、DALI信号に応じて5〜100%の連続調光機能を実現。異なる照明器具メーカーの製品間で通信可能な国際標準規格の照明制御通信方式(DALI)に対応します。
  ※無線調光機能・連続調光機能・DALIシステム通信機能をご利用になるには別途コントローラの設置工事が必要になります。
  ●グレアカット[ABタイプ]ライトユニット。プリズムカバーでA・B方向の光を制御。オフィスの執務室や会議室など、従来ルーバを使用していた空間におすすめです。
  ●三菱社独自の二層構造カバーでA・B方向の光を制御します。
  ・まぶしさへの工夫。グレアが生じやすい角度(鉛直角65〜90°)への直接光を軽減するレンズ制御です。
  ・直下の照度を確保。プリズムカバー天面により、LEDからの光を直下へ屈折させ、照度を確保します。
  ・高い光学効率。高い反射率をもつ白色の部材のプリズムカバー(レンズ部以外)は、乳白カバーにて全反射した光も取り出す構造になっています。
  ●作業面における明るさ(机上面照度)を確保しつつ、まぶしさを抑制します。
  ●従来ルーバ付器具からのリニューアルにおすすめです。
• 【仕様】
  ●Myシリーズ
  ●20形
  ●埋込形
  ●下面開放タイプ
  ●150mm幅
  ●グレアカット[ABタイプ]
  ●明るさイプ:3200lm
  ●固定出力タイプ
  ●70%段調光切替可能形
  ●定格:固定出力・段調光機能付
  ●明るさ:FHF16形×2灯器具高出力相当
  ●LED内蔵・電源ユニット内蔵
  ●デジタルインターフェース搭載電源
  ※後付オプション取付時はユニットの定格消費電力が増加します。
  ●天井・傾斜天井(水平面から45°)埋込兼用器具
  ●光色:昼白色
  ●色温度(K):5000
  ●定格電圧(V):AC100〜242
  ●器具光束(lm):2700
  ●定格消費電力(W):20.6
  ●固有エネルギー消費効率(lm/W):131.0
  ●演色(Ra):83
  ●光源寿命(h):40000(光束維持率83%)
  ●本体材質:鋼板・白色仕上
  ●器具本体質量(kg):1.1
  ●埋込穴(mm):150×618
  ●器具本体型番:EL-LHB21500
  ●ライトユニット型番:EL-LU23046NAHTN
  ●後付オプション(別売):
  ・無線調光ユニット(MILCO.S対応):SC0500B(4回路用)
  ・赤外線調光ユニット:SC3100
  ・照明用調光リモコン:RZS02
  ※無線調光機能をご利用になるには別途コントローラの設置工事が必要です。
  ※赤外線調光機能をご利用になるには別売の照明用調光リモコン(RZS02)が必要です。
  ●グリーン購入法適合商品

  【ご注意】
  ※断熱施工では使用できません。
  ※壁スイッチ操作(またはプルスイッチ付器具はプルスイッチ操作)により、点灯モード(定格光束)を定格モード・節電モードの2段階に切替が可能です。出荷時は定格モードに設定しています。
  ※電源線を送り接続する場合は、16A以下で使用してください。過熱による火災の原因となります。
  ※天井・傾斜天井(水平面から45°)埋込兼用器具です。指定方向以外の取付けは、落下・火災の原因となります。

  ※取り付けには電気工事士の資格をもつ方の工事が必要となります。
